Lancer Evolution 12.000 TH Distribución Acoplado por la barra de tracción

Lancer Evolution 12.000 TH

Lancer Evolution 15.000 TH

Lancer Evolution 25.000 TH

Lancer Evolution 32.000 TH

Lancer Evolution 12.000 TH

Lancer Evolution 15.000 TH

Lancer Evolution 25.000 TH

Lancer Evolution 32.000 TH

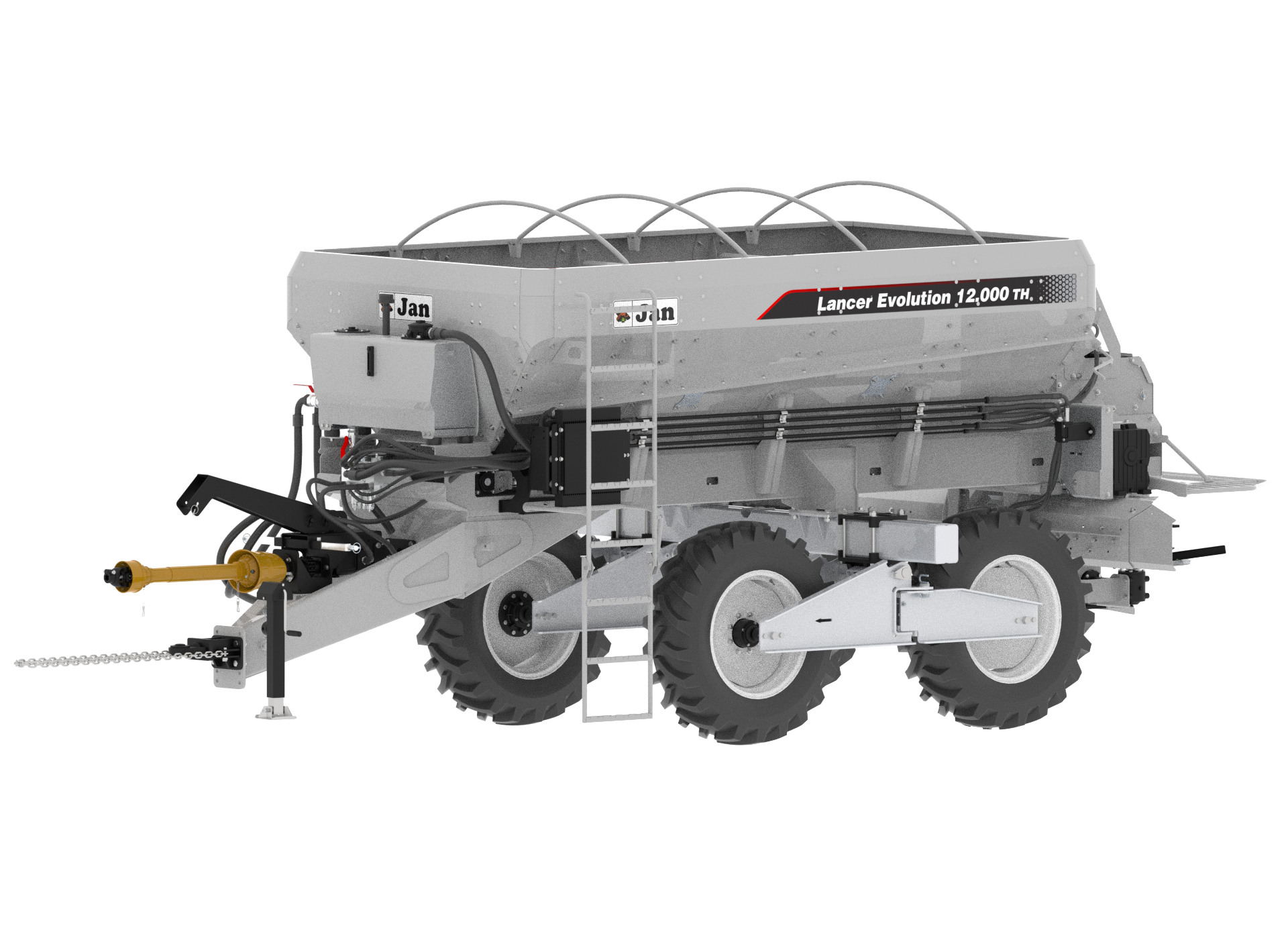

12.000 TH 1.-LANCER-EVOLUTION-12.000-TH.webp

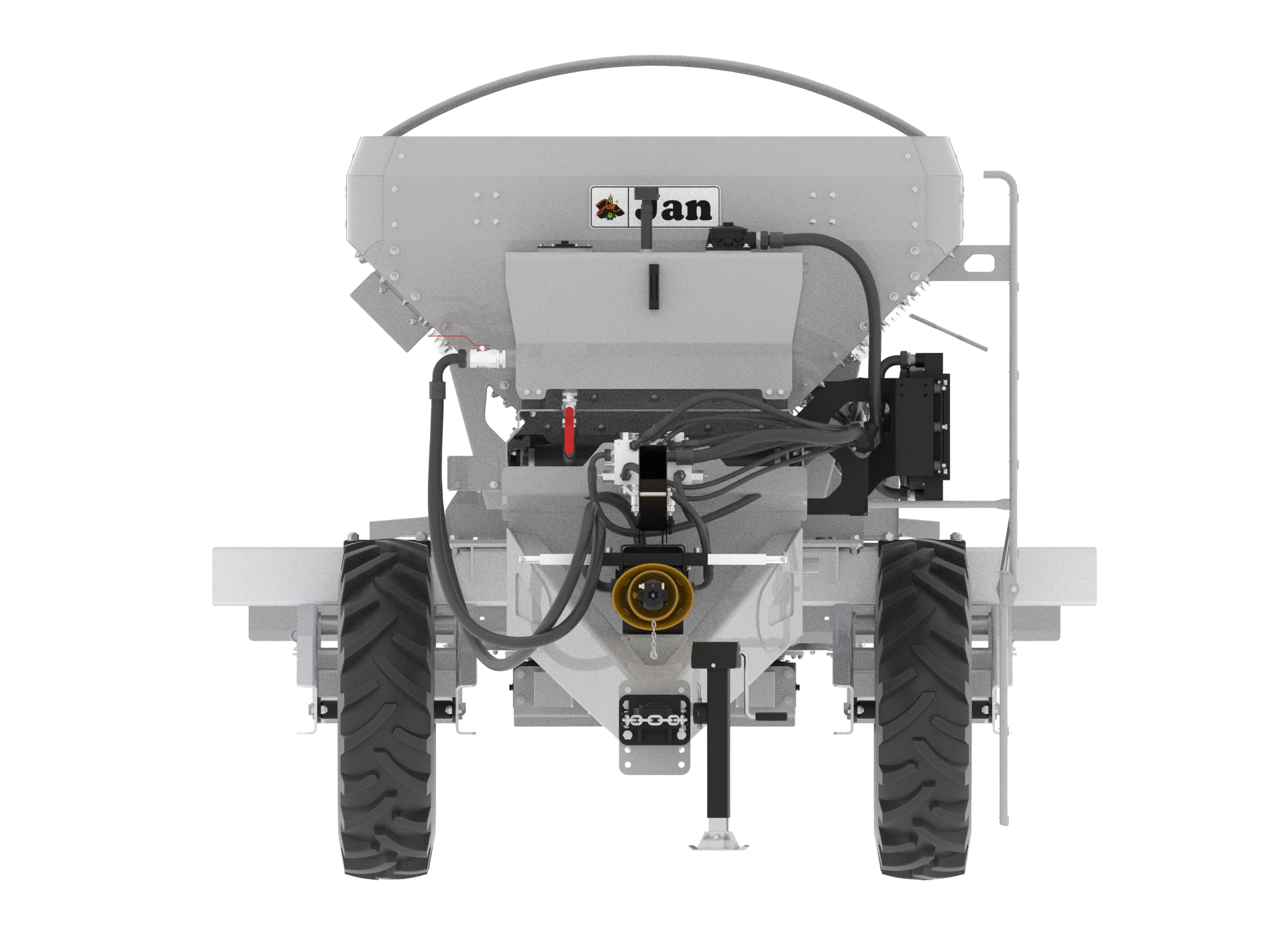

12.000 TH 2. LANCER EVOLUTION 12.000 TH.webp

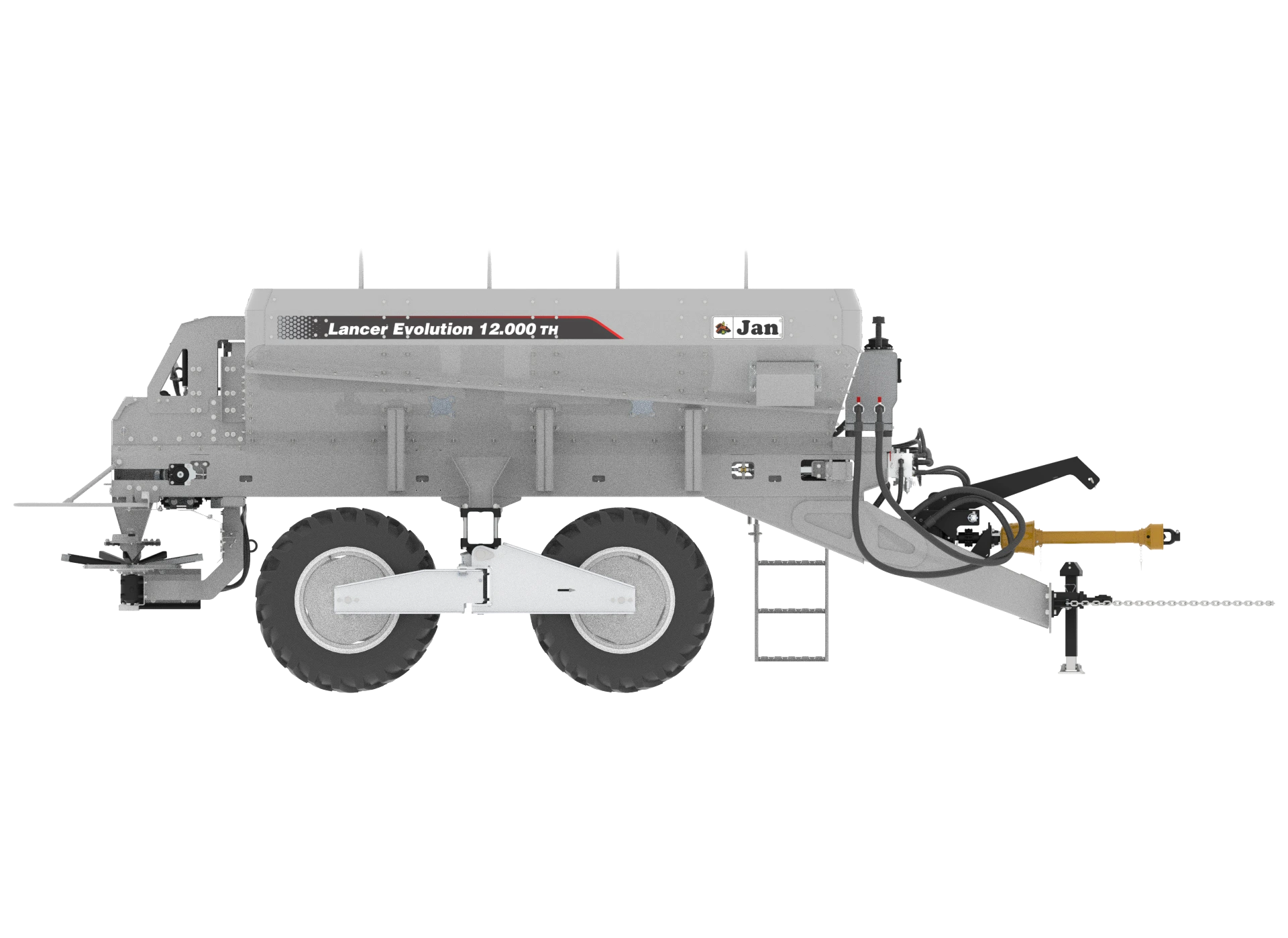

12.000 TH 3. LANCER EVOLUTION 12.000 TH.webp

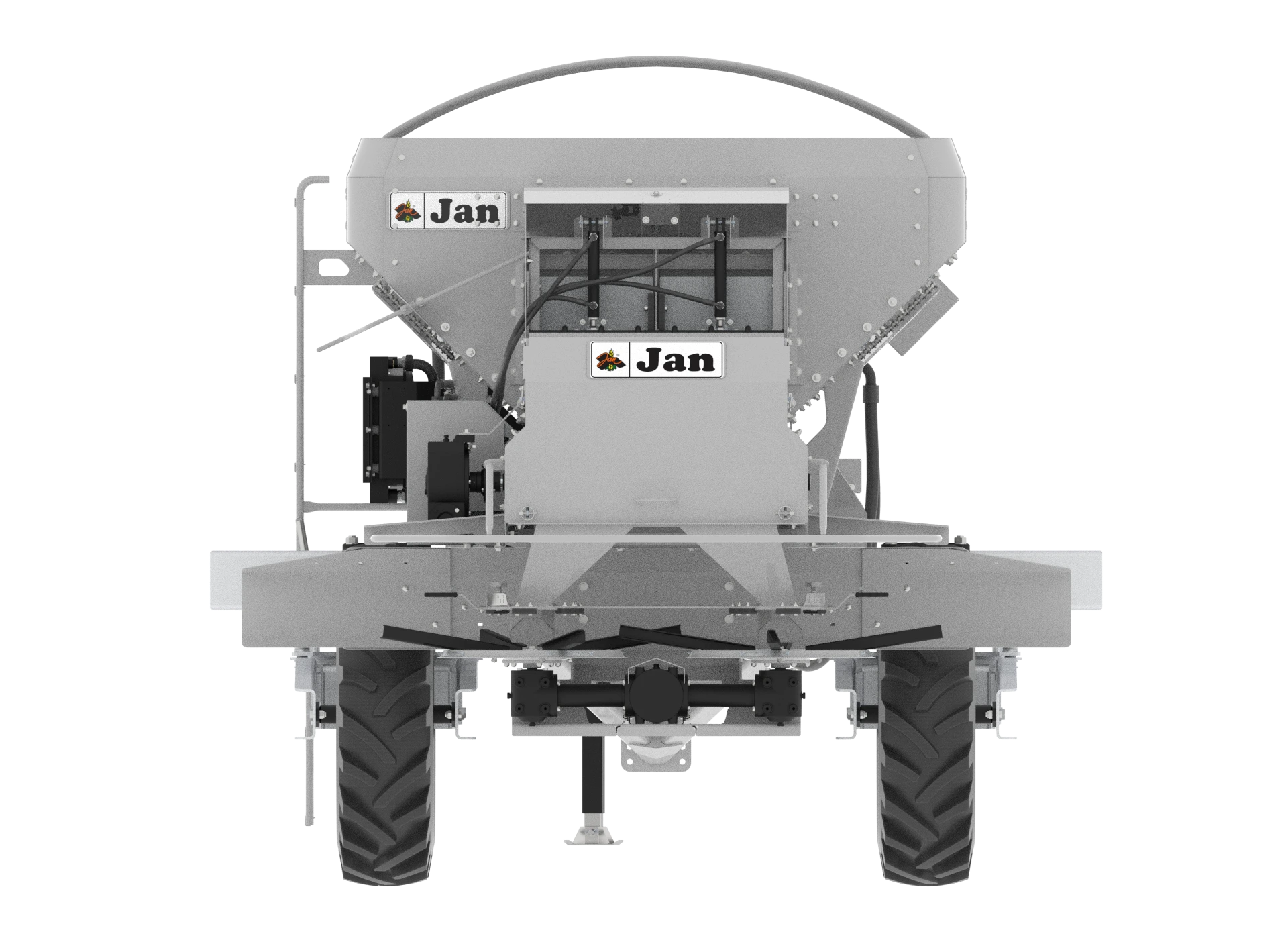

12.000 TH 4. LANCER EVOLUTION 12.000 TH.webp

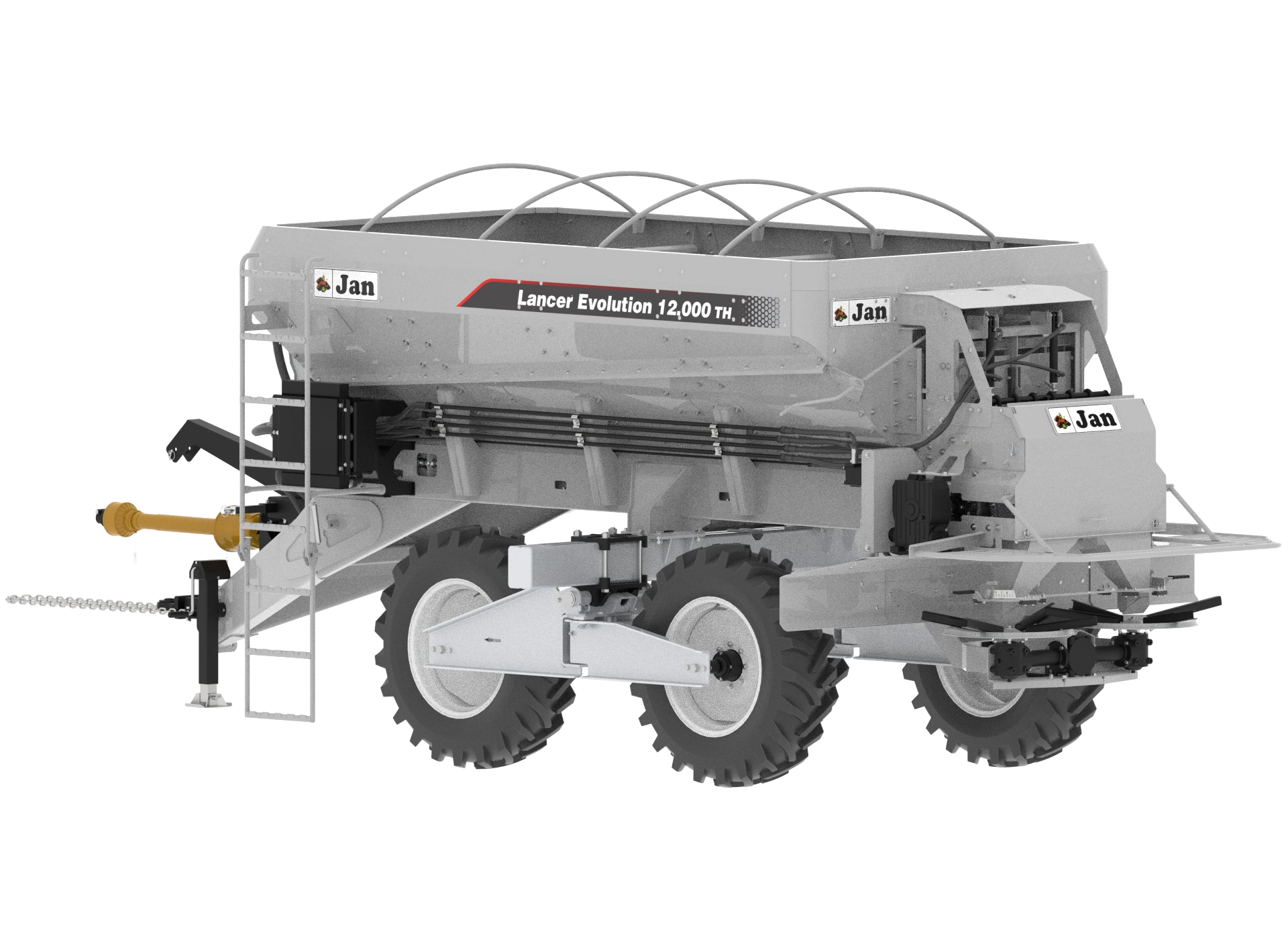

12.000 TH 5. LANCER EVOLUTION 12.000 TH.webp

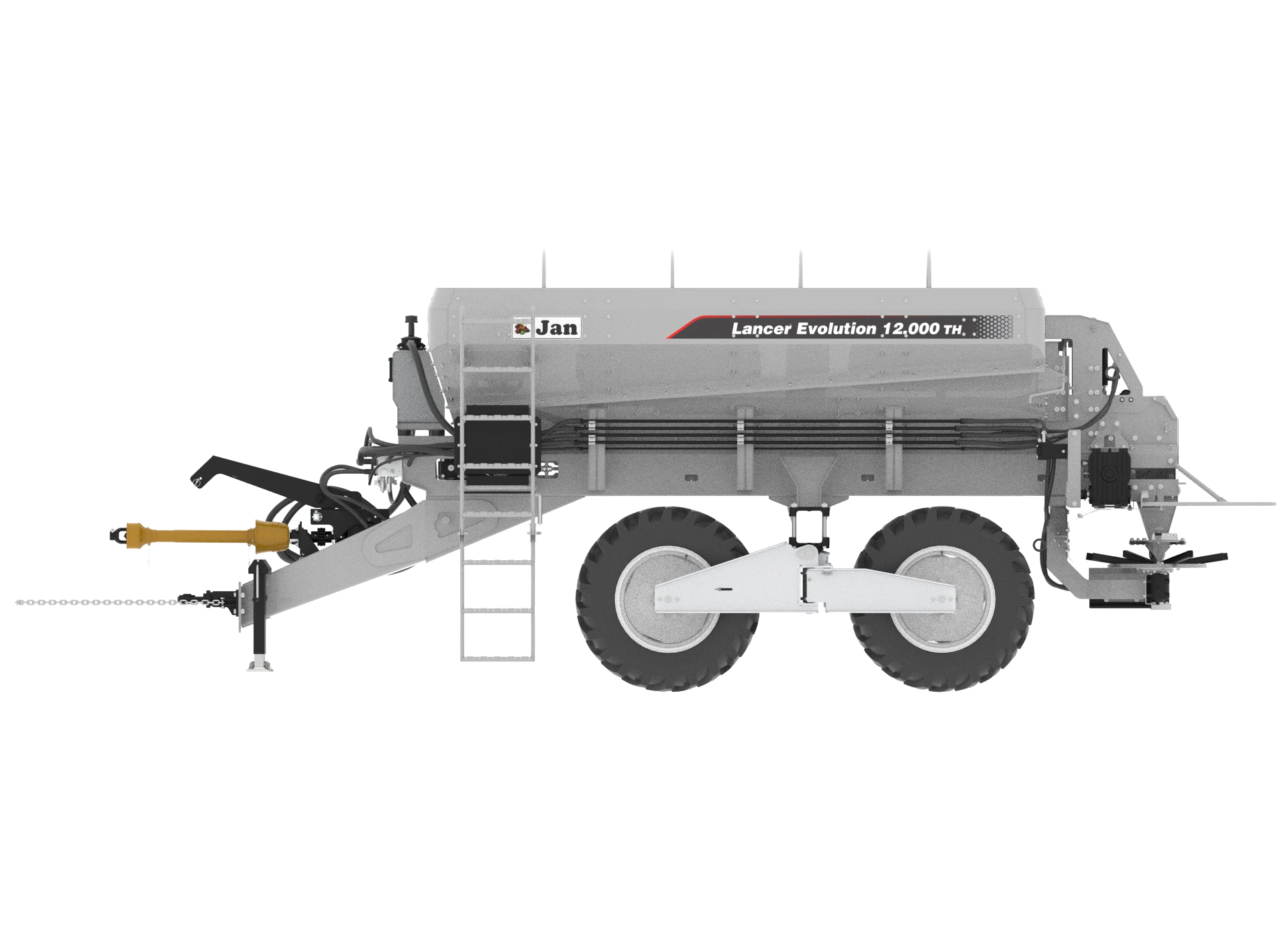

12.000 TH 6. LANCER EVOLUTION 12.000 TH.webp

Diferenciales

Distribuidor 100% acero inoxidable;

Compuerta triple, siendo una dosificadora y dos para cierre de sección;

Embudo con direccionador de flujo (Fertilizantes);

Aplicación con hasta 42 metros;

Cinta transportadora de acero inoxidable con guía en la goma;

Cambio rápido de embudos;

Kit de tasa variable SMART JAN.

Ítems opcionales

Kit Compuerta Triple;

Kit Compuerta Simple;

Kit de bomba de 540 o 1.000 rpm;

Kit Accionamiento Directo Tractor;

Kit Intercambiador de Calor con Alarma;

Kit Rejilla de Fertilizantes Inox;

Kit Rejillas para Cal;

Eje Trocha 1.800 – 2.700 mm;

Kit Bandeja;

Tasa Variable Smart Jan.

Neumático 14.9-26 – Lancer Evolution 12.000 TH.

Especificaciones técnicas

SISTEMA DE ACOPLAMIENTO	BARRA DE TIRO
CAPACIDAD	6 m³
CAPACIDAD MÁXIMA DE CARGA RECOMENDADA	9.000 Kg
ROTACIÓN DE LA TDF	540 o 1.000 rpm
POTENCIA REQUERIDA	120 cv
ANCHO DE DISTRIBUCIÓN	Hasta 42 m
RODADO (NEUMÁTICO / LLANTA)	12.4-24 (Standart); 14.9-26 (Opcional)
TROCHA DEL RODADO	1.800 – 3.200 mm (Standart); 1.800 – 2.700 mm (Opcional)
ALTURA DE LOS DISCOS AL SUELO	722 mm – Neumático 12.4-24
ALTURA DE LOS DISCOS AL SUELO	791 mm – Neumático 14.9-26
ALTURA DEL LANCER AL SUELO	2.465 mm – Neumático 12.4-24
ALTURA DEL LANCER AL SUELO	2.534 mm – Neumático 14.9-26
ALTURA DEL LANCER AL SUELO CON ARCOS PARA LONA	2.741 mm – Neumático 12.4-24
ALTURA DEL LANCER AL SUELO CON ARCOS PARA LONA	2.810 mm – Neumático 14.9-26
ANCHO TOTAL	2.250 mm
LONGITUD TOTAL	6.850 mm
PESO VACÍO APROXIMADO C/ NEUMÁTICOS	3.794 Kg
ARCOS	PARA LONA

Características técnicas de la cinta transportadora

Chasis de la cinta transportadora de acero inoxidable;
Rodillos de tecnil con muescas que guían la cinta mediante guías dentadas vulcanizadas en la goma;
Conjunto de alimentación de los discos de distribución tipo «cassette», compuesto por una estructura portarrodillos, rodillos fabricados en tecnil encajados en el chasis de la cinta y una cinta de goma con guías;
Cinta transportadora de caucho modelo «extra abrasión», constituida por lonas de nylon y empalme vulcanizado de fábrica, con guías laterales para ayudar a la centralización y evitar la desalineación durante el trabajo.

Accionamiento de la cinta transportadora

Sistema de transmisión de velocidad a la cinta lateral mediante un motor hidráulico, equipado con engranaje y cadena simple de rodillos, con una relación de transmisión;
Reductor tipo corona y eje sinfín en baño de aceite, con sistema de bridas atornilladas en el eje de accionamiento de la cinta, con sistema de tornillo fusible;
El caudal de aceite al motor se controla a través del bloque de comando conjugado.

Características técnicas del sistema de distribución:

El sistema de distribución está compuesto por dos discos de distribución fabricados en chapa de acero inoxidable, con cuatro paletas en cada disco, que ofrecen cinco opciones de ajuste angular, con posiciones intermedias.
Los discos cuentan con un modelo de paleta con dos longitudes y dos combinaciones de montaje recomendadas.
Distribución de fertilizantes granulados y similares: Dos paletas más grandes y dos paletas más pequeñas en cada disco, dispuestas alternativamente.
Distribución de productos en polvo y similares: Cuatro paletas más pequeñas en cada disco.
Paletas fabricadas en acero al carbono con tratamiento térmico y superficial.
Tolvas dispuestas y fijadas en el lateral del chasis del distribuidor.
Para fertilizantes granulados, cuenta con regulación del punto de depósito del producto, con sistema de cambio rápido de tolva.
Para la distribución de caliza, utilizar la tolva específica para este producto, con sistema de cambio rápido de tolva.
Embudo colector para realizar pruebas de caudal, con sistema de cambio rápido de embudo.
Tapa trasera articulada para inspeccionar la salida del producto y facilitar el cambio de los embudos.
Compuertas de corte con accionamiento hidráulico independiente para interrumpir alternativamente la alimentación de los discos de distribución.
Cortina dispersora (soporte con cadenas de eslabones sobre el embudo de deposición).

Accionamiento de los discos de distribución

El accionamiento de los discos de distribución se realiza mediante un motor hidráulico acoplado a la caja de transmisión y controlado a través de un bloque de mando conjugado.
Caja de transmisión en baño de aceite.

Compuertas

Una compuerta dosificadora: con sistema de apertura y cierre mediante manivela ubicada en el lateral trasero izquierdo de la máquina.
Dos compuertas de corte de sección: con accionamiento hidráulico, independiente y automático, para interrumpir alternadamente la alimentación de los discos de distribución.

Depósito

Depósito fabricado en acero inoxidable desmontable, atornillado al chasis mediante refuerzos laterales e internos.
Escalera de acero inoxidable para acceder al Lancer, situada en el lateral del mismo. Cuenta con un sistema de articulación (plegado) para aumentar el espacio libre durante el trabajo de distribución.
Materiales en contacto con el producto a distribuir, fabricados en acero inoxidable, como por ejemplo, discos de distribución, la compuerta dosificadora y de corte de sección, chasis de la cinta transportadora, chasis del distribuidor y depósito de aceite hidráulico.

Acoplamiento

Enganche del cabezal con rótula a la barra de tracción del tractor. Además, cuenta con un sistema de cadena para prevenir accidentes derivados del desenganche causado por el desacoplamiento involuntario del Lancer de la barra de tracción del tractor.

Rodado

Eje y conjunto tandem desmontables;
Trocha del rodado regulable mediante desplazamiento lateral del tandem, con trabado;
Tandem fijado por tornillos y tuercas con tratamiento organometálico, con articulación lateral y tope limitador de angularidad;
Neumático 12.4-24 – Lancer Evolution 12.000 TH (Standart);
Neumático 14.9-26 – Lancer Evolution 12.000 TH (Opcional).
