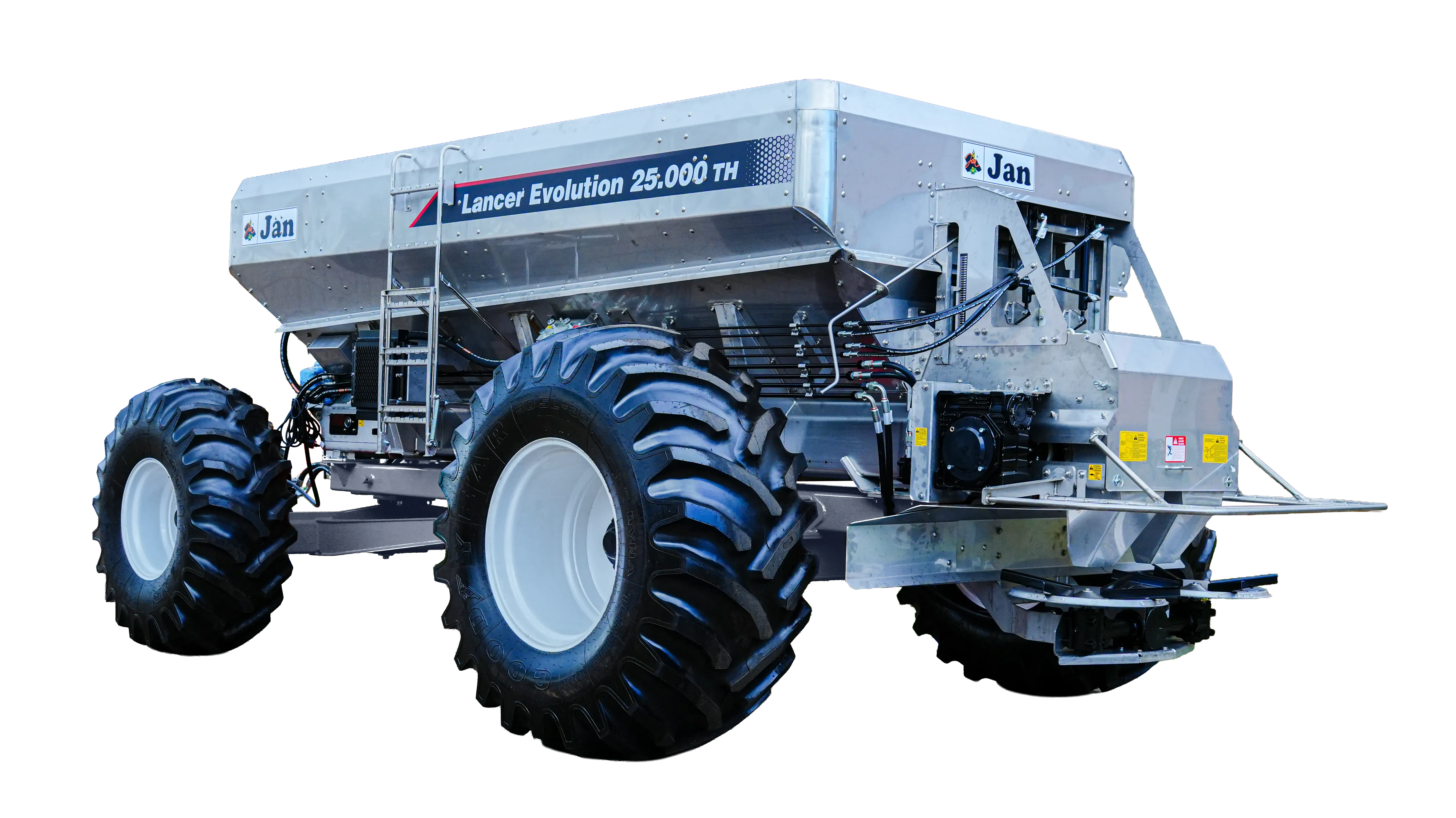

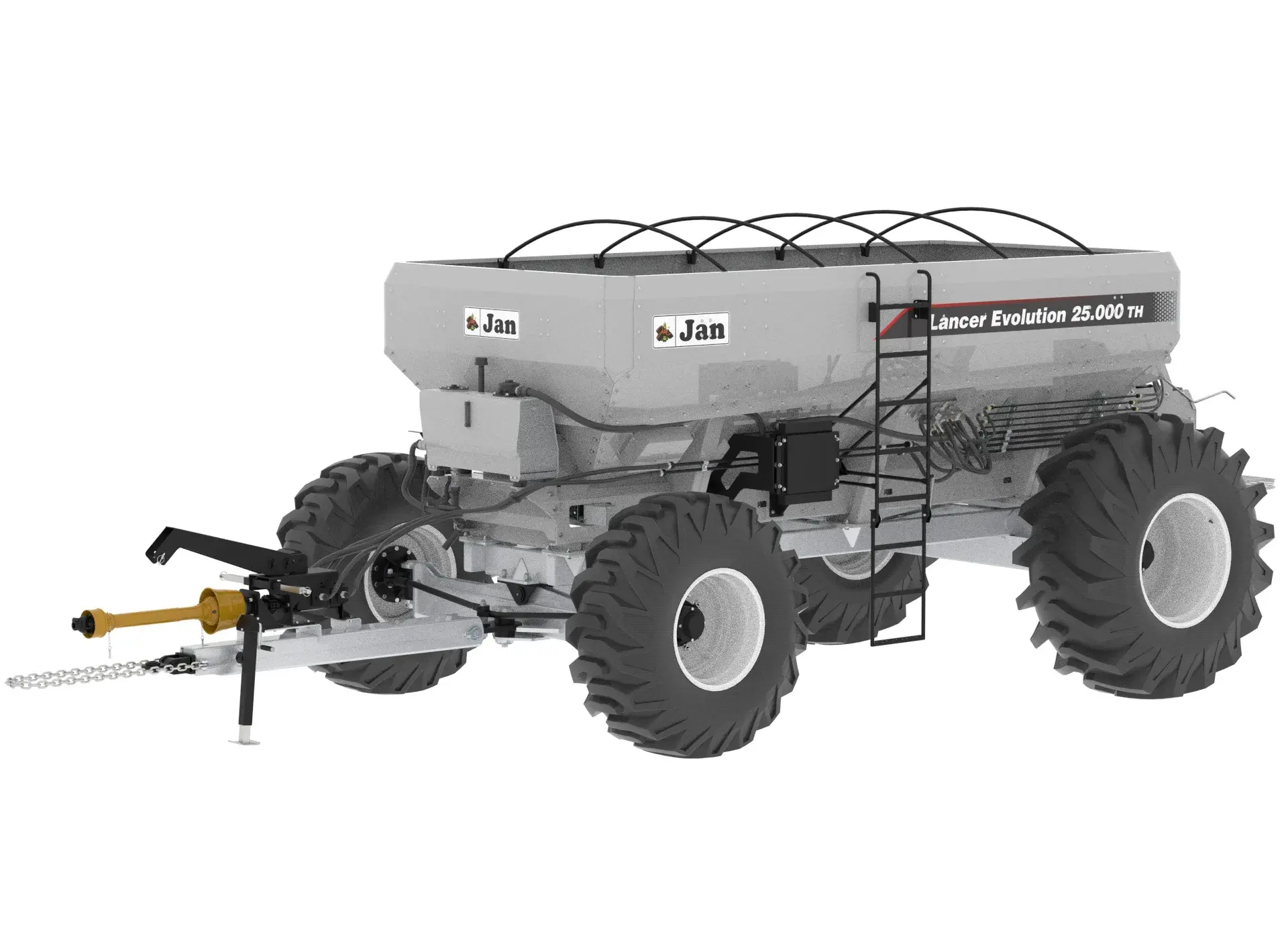

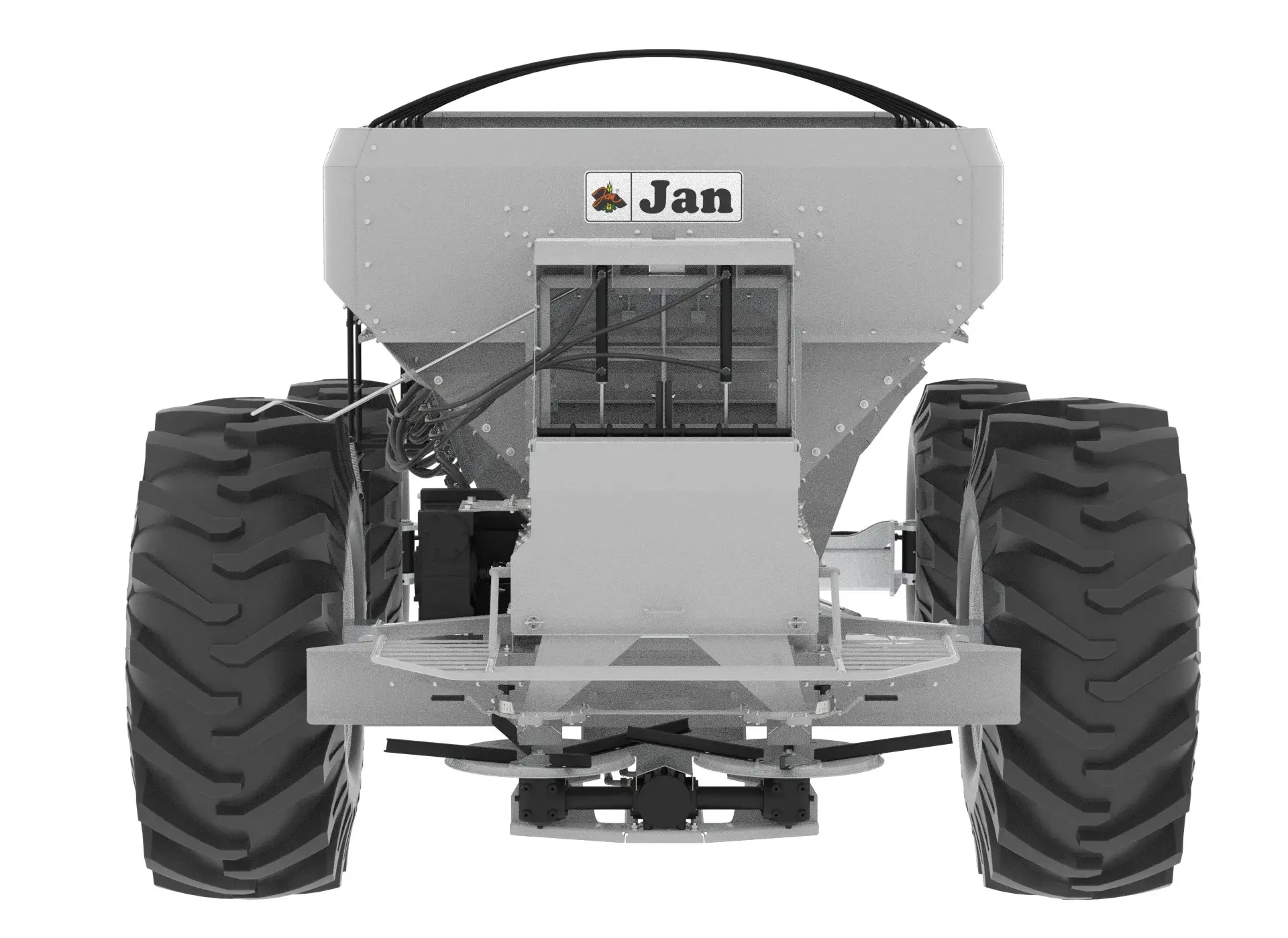

Lancer Evolution 25.000 TH Distribuição Acoplado pela barra de tração

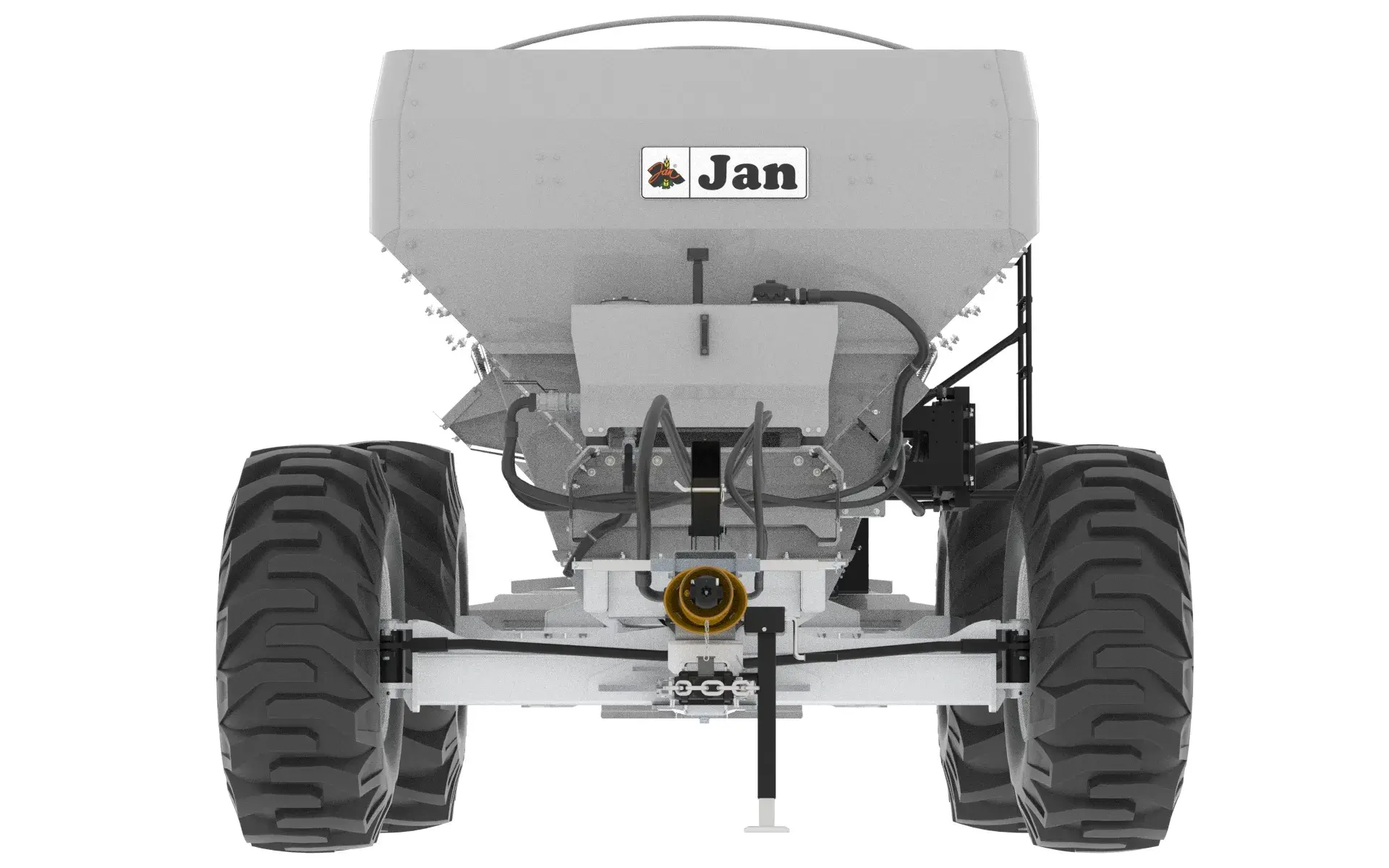

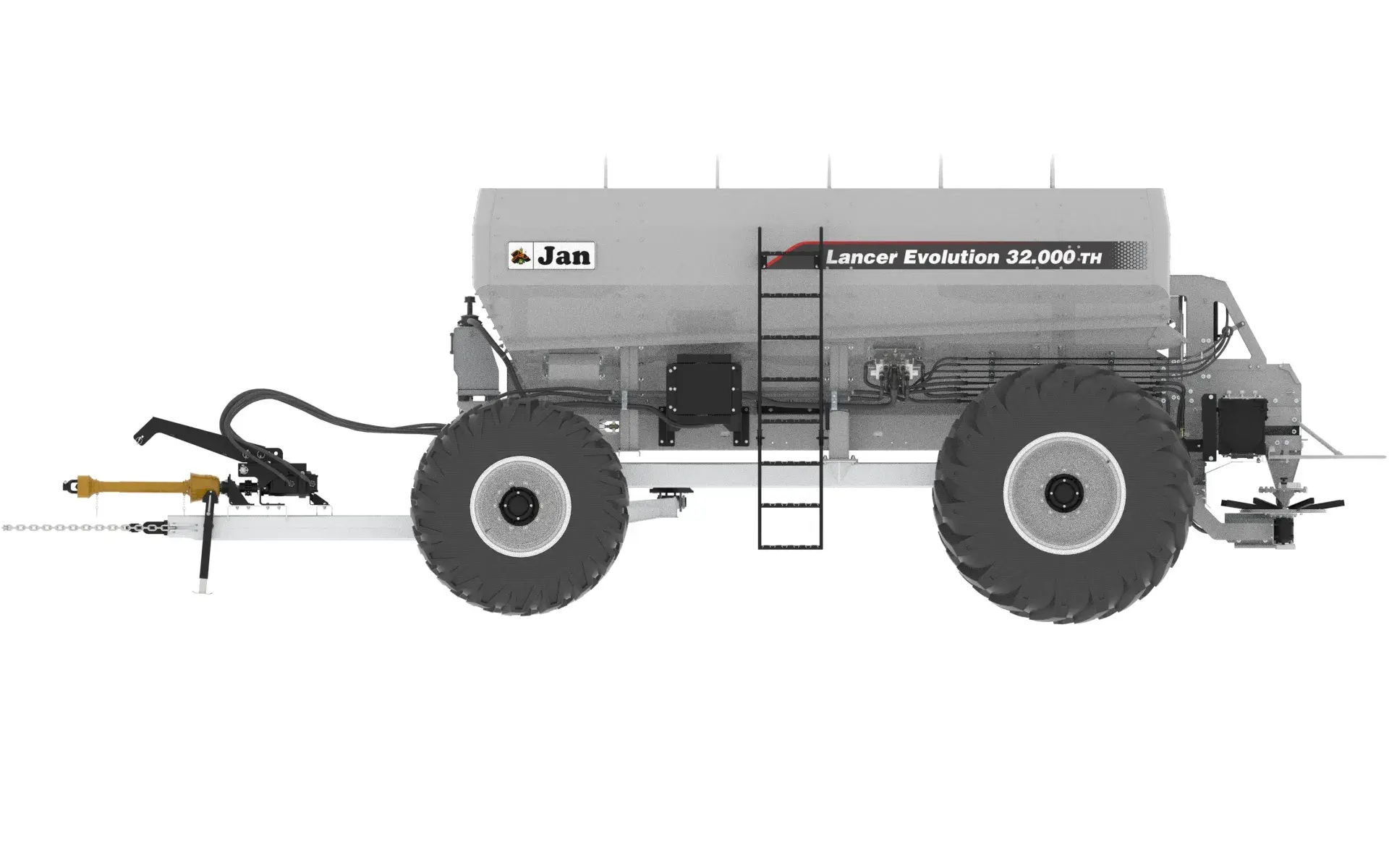

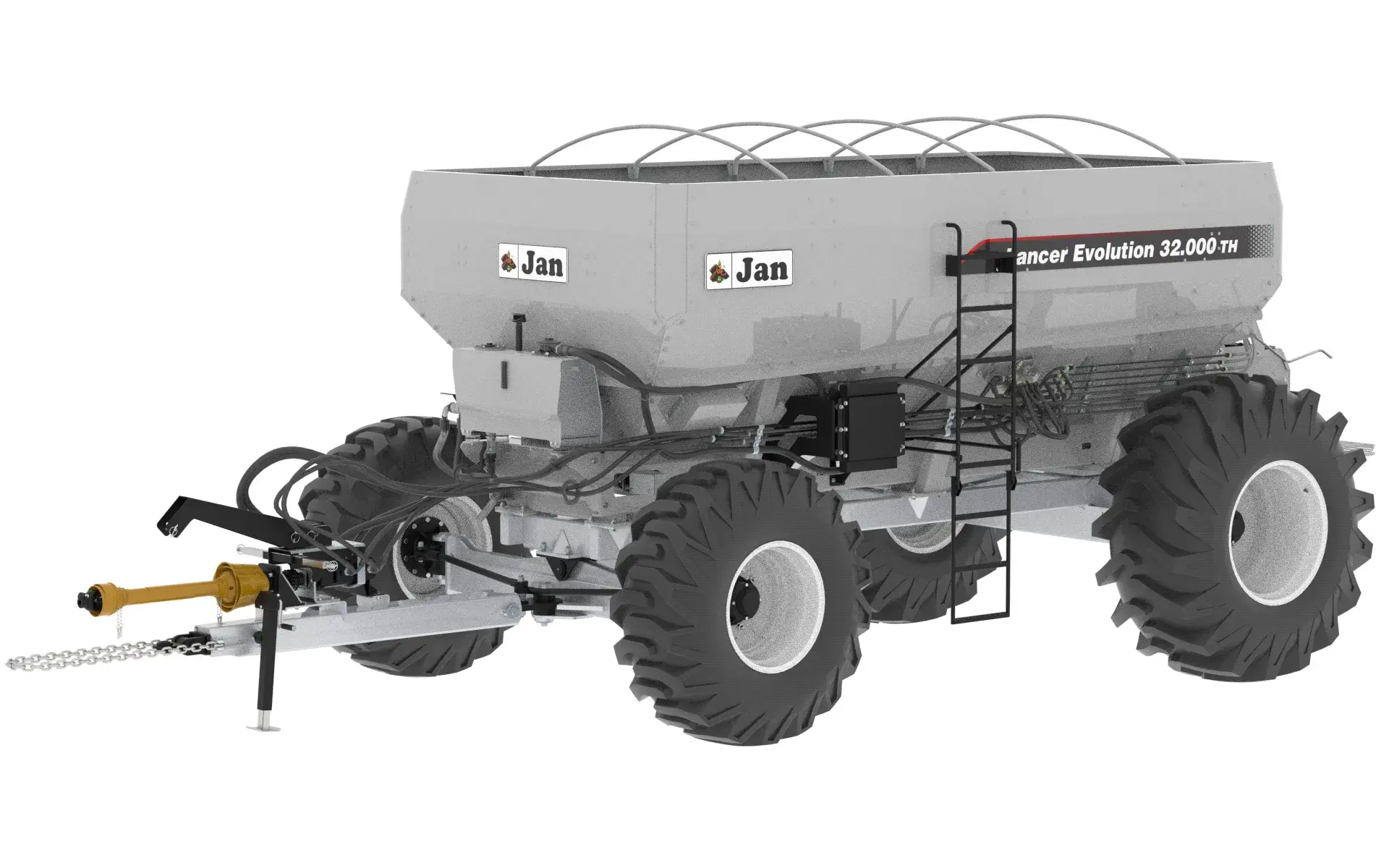

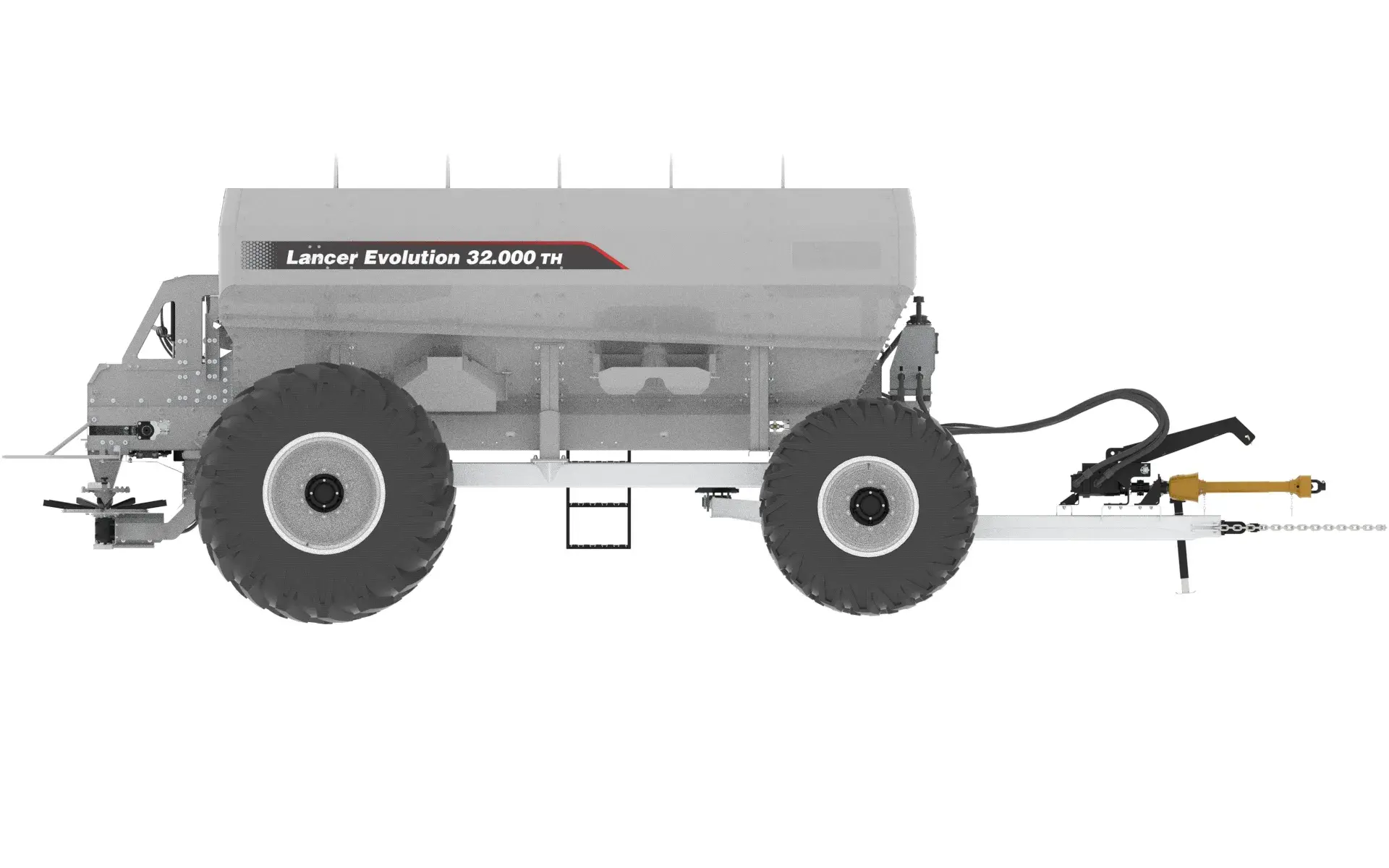

Lancer Evolution 32.000 TH

Lancer Evolution 25.000 TH

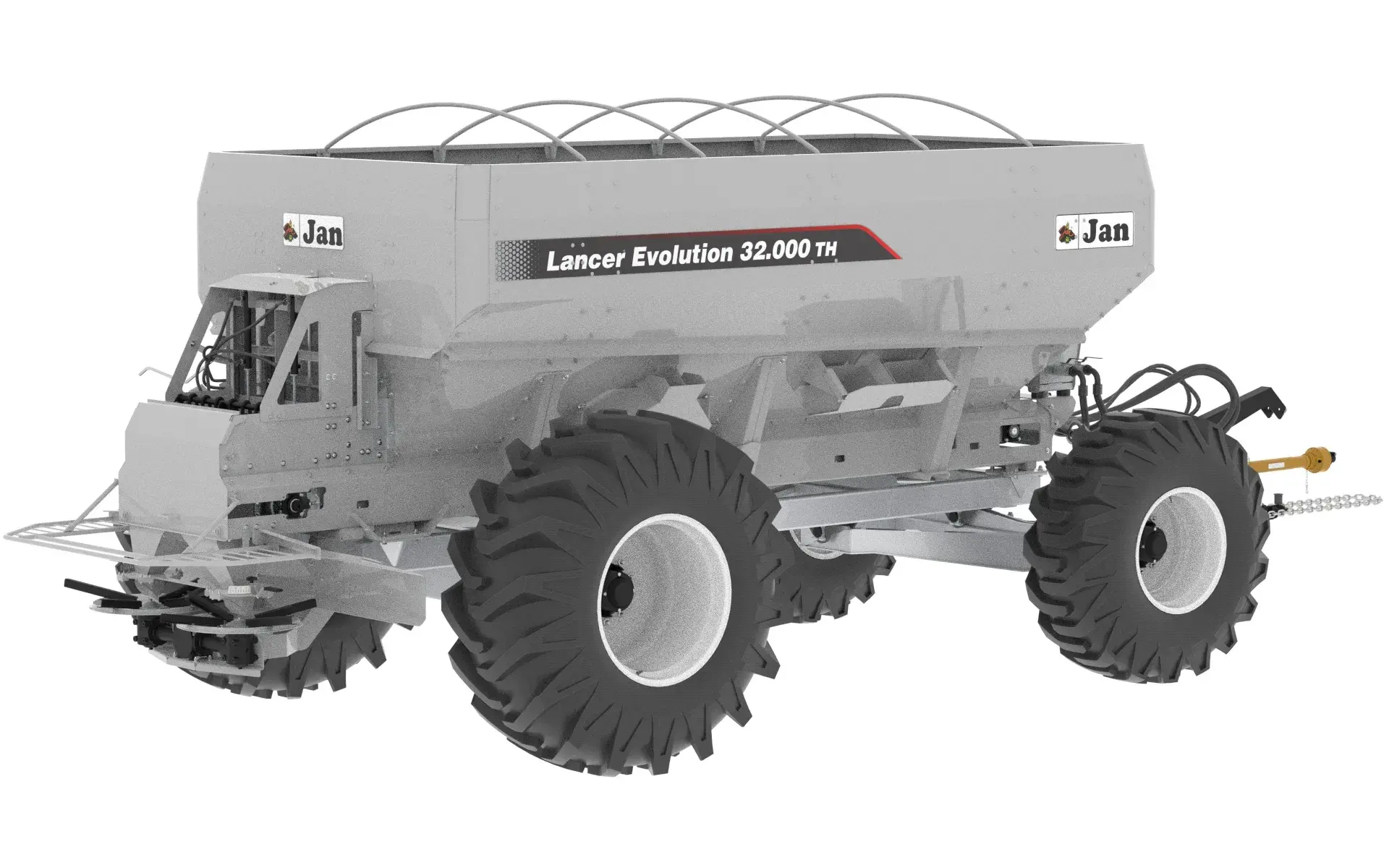

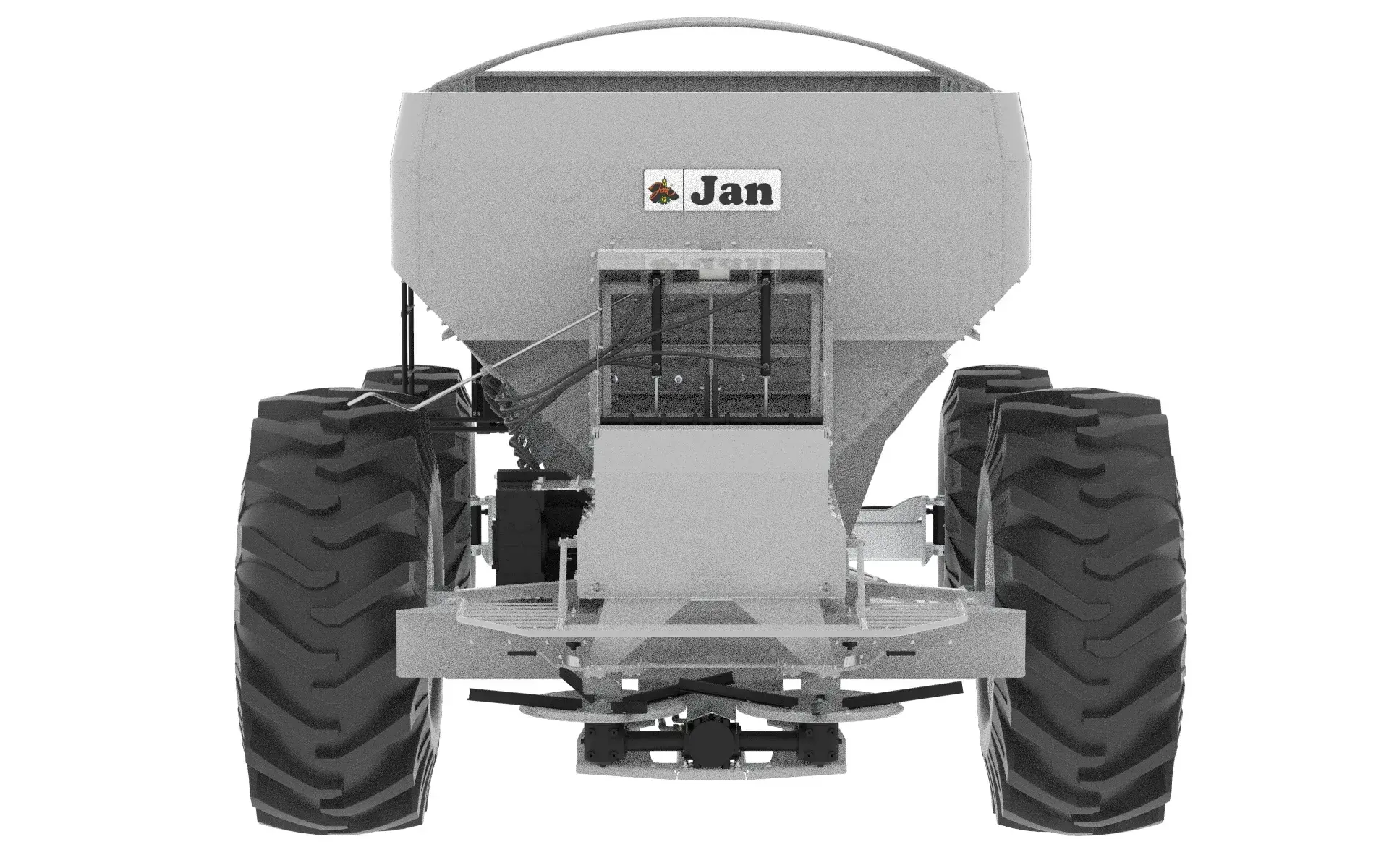

Lancer Evolution 32.000 TH

Lancer Evolution 25.000 TH

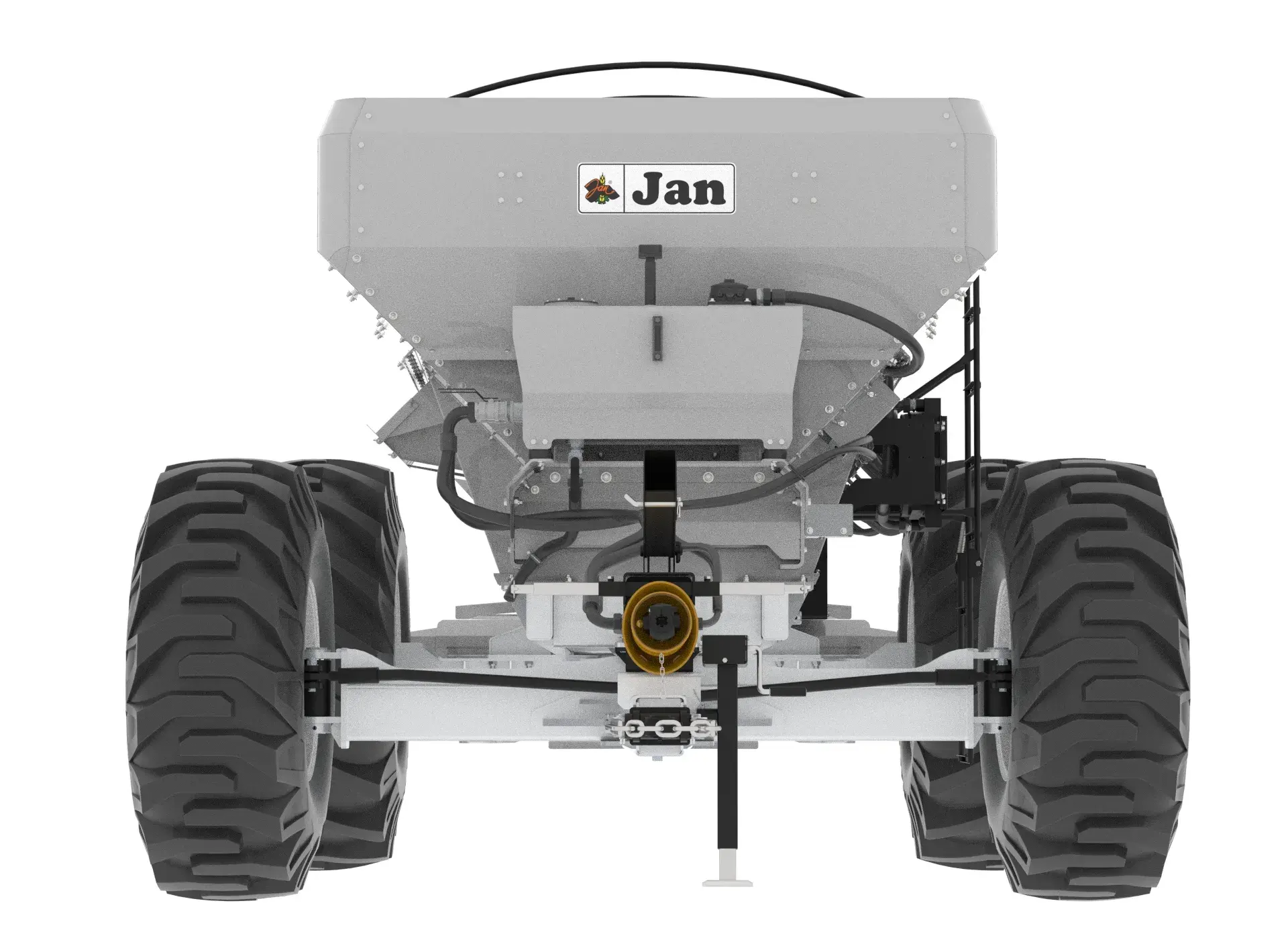

25.000 TH 2. LANCER EVOLUTION 25.000 TH.webp

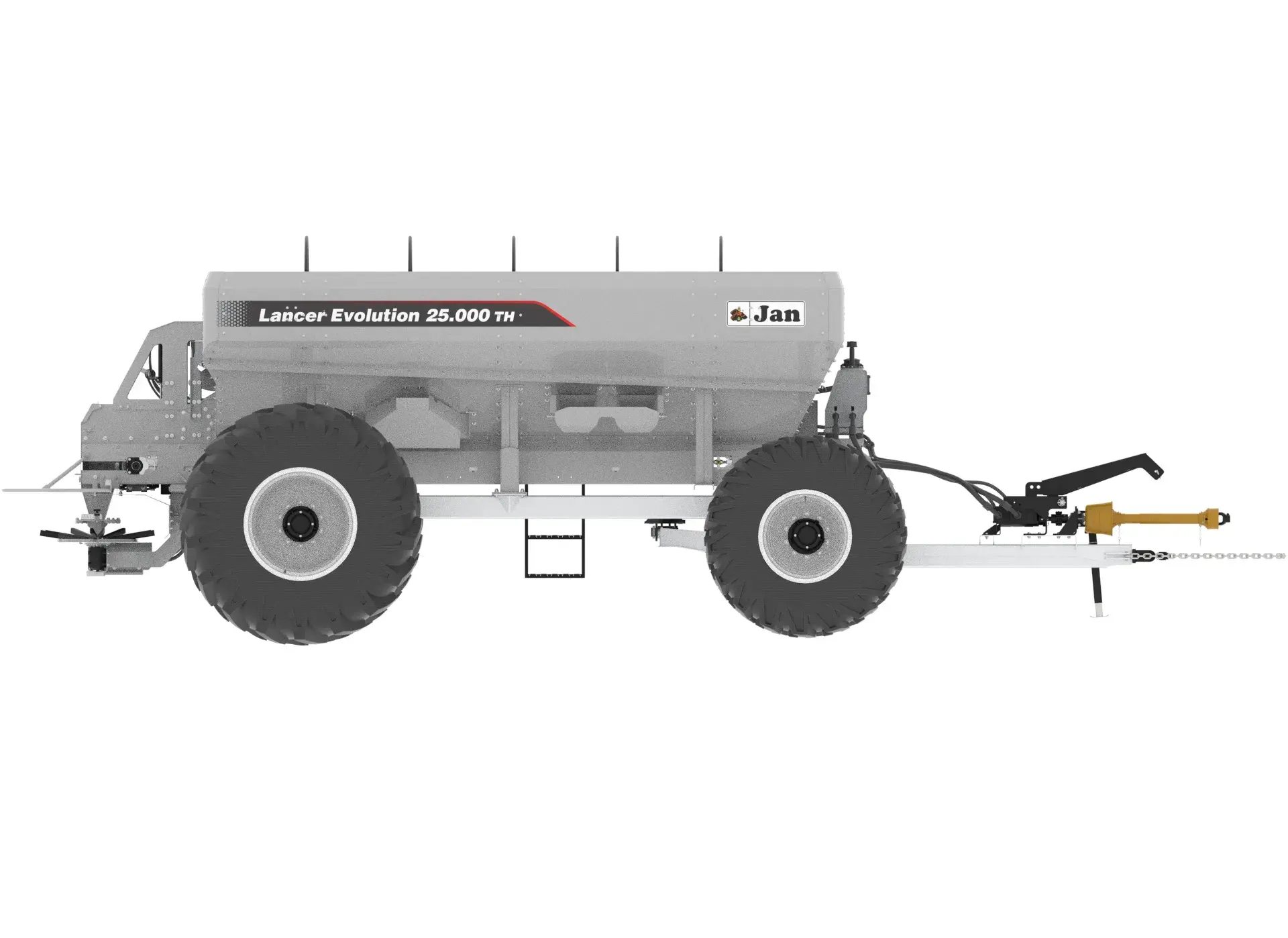

25.000 TH 3. LANCER EVOLUTION 25.000 TH.webp

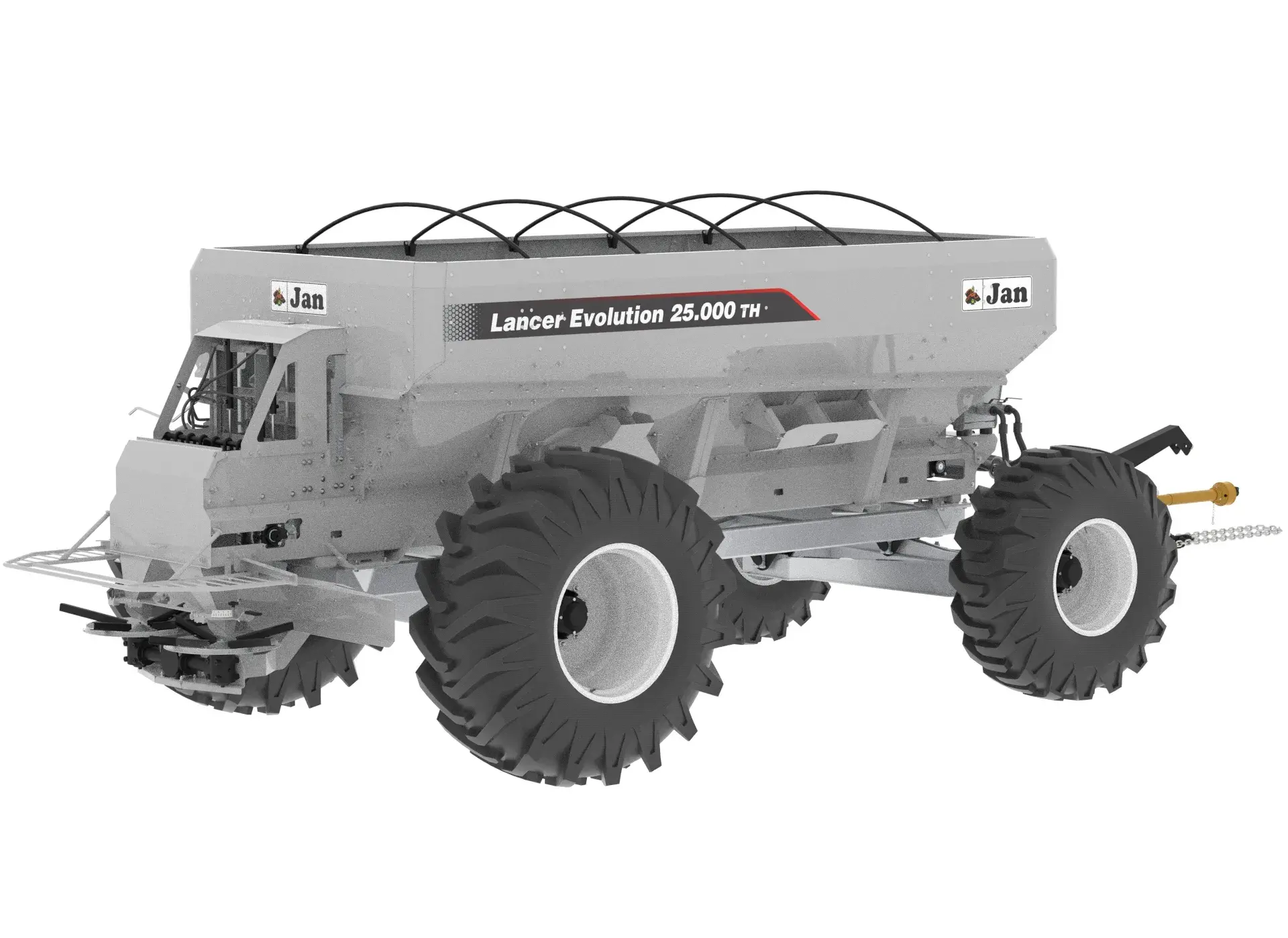

25.000 TH 4. LANCER EVOLUTION 25.000 TH.webp

25.000 TH 5. LANCER EVOLUTION 25.000 TH.webp

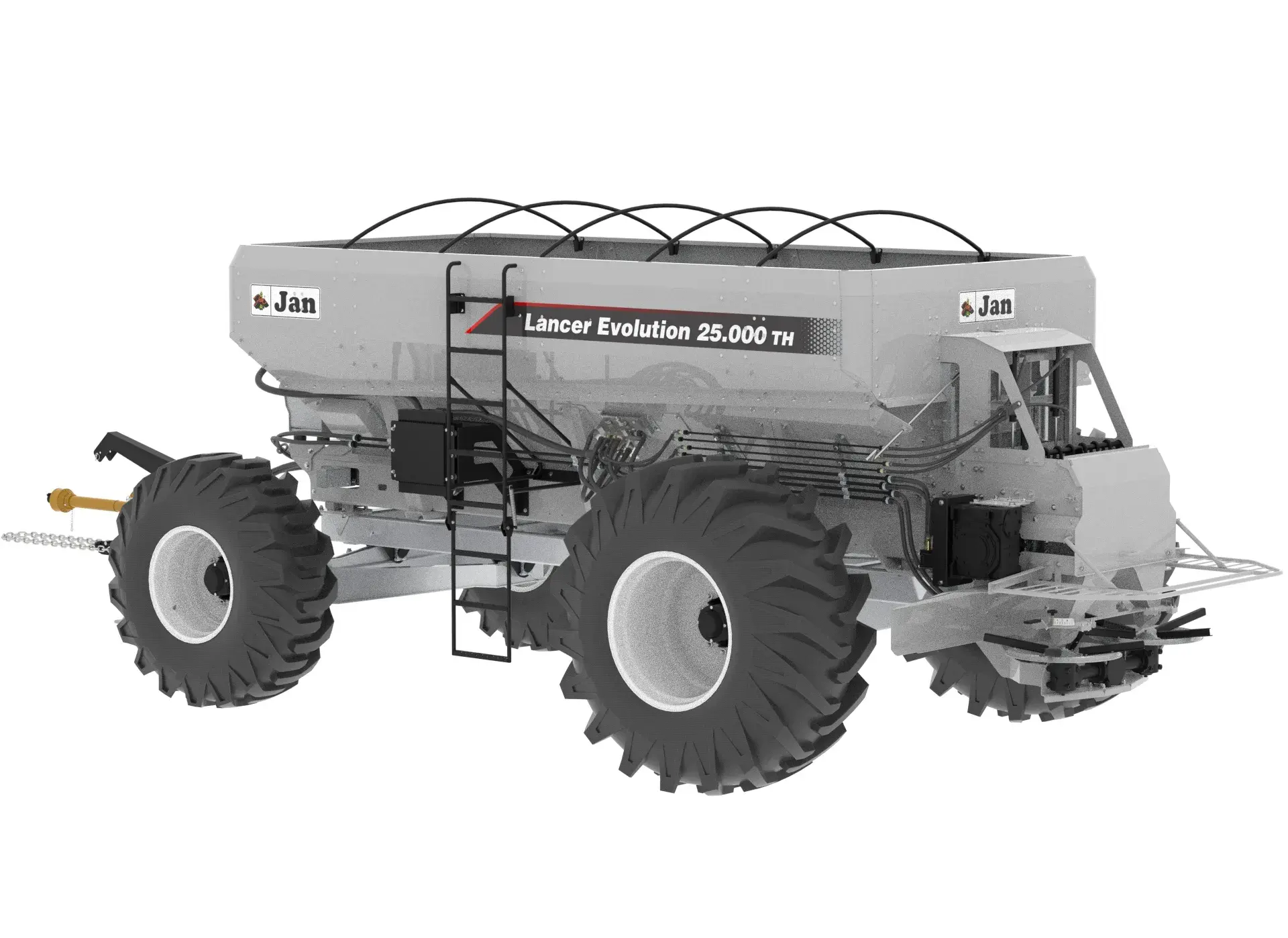

25.000 TH 6. LANCER EVOLUTION 25.000 TH.webp

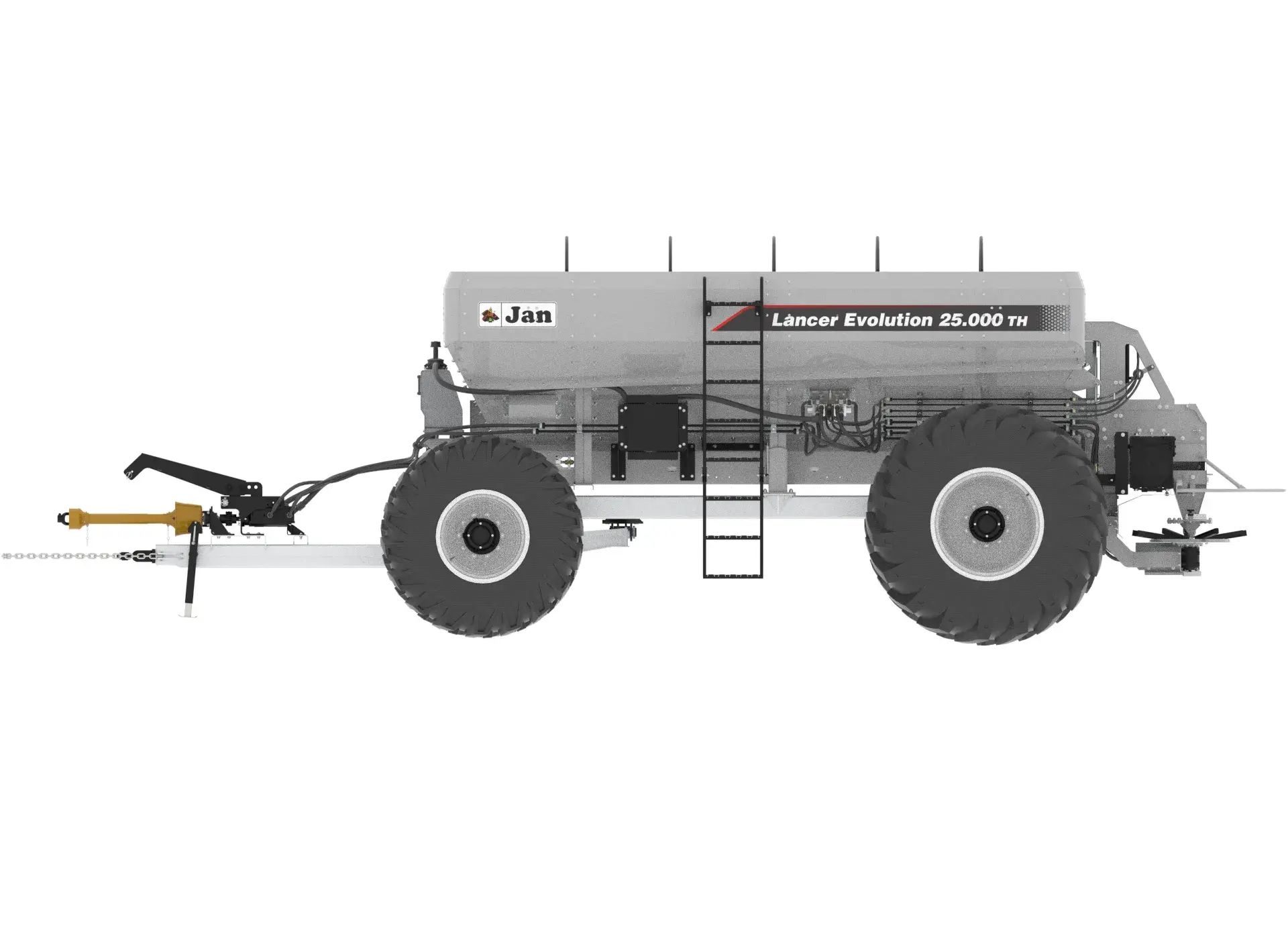

25.000 TH 7. LANCER EVOLUTION 25.000 TH.webp

Diferenciais

Distribuidor 100% inox;

Comporta tripla, sendo uma dosadora e duas para fechamento de seção;

Funil com direcionador de fluxo (Fertilizantes);

Aplicação com até 42 metros;

Esteira em inox com guia na borracha;

Troca rápida de funis;

Kit taxa variável SMART JAN.

Itens opcionais

Kit Comporta Tripla;

Kit Comporta Simples;

Kit Bomba 540 ou 1.000 rpm;

Kit Acionamento Direto Trator;

Kit Trocador de calor com alarme;

Kit Grade de Fertilizantes;

Kit Grades de Calcário;

4 Pneus 650/65-30.5;

2 Pneus Dianteira Pneu 650/65-30.5 e 2 Pneus Traseira 850/50-30.5.

Especificações técnicas

SISTEMA DE ACOPLAMENTO	BARRA DE TRAÇÃO
CAPACIDADE	12.5 m³
CAPACIDADE MÁXIMA DE CARGA RECOMENDADA	18.750 Kg
ROTAÇÃO DA TDP	540 ou 1.000 rpm
POTÊNCIA REQUERIDA	140 à 180 cv – ARRASTO
LARGURA DE DISTRIBUIÇÃO	Até 42 m
RODADO (PNEU / ARO)	23.1/26 – 30.5/32 (Standart) 650/65-30.5 (Opcional) 650/65-30.5 – 850/50-30.5 (Opcional)
BITOLA DO RODADO STANDART	3.000 mm
LARGURA TOTAL CUBO RODADO	3.168 mm
LARGURA TOTAL LADO EXTERNO DO RODADO STANDART	3.846 mm
ALTURA DOS DISCOS AO SOLO	675 mm
ALTURA DO LANCER AO SOLO	2.763 mm
ALTURA DO LANCER AO SOLO COM ARCOS PARA LONA	3.039 mm
LARGURA TOTAL	3.846 mm
COMPRIMENTO TOTAL	9.031 mm
PESO VAZIO APROXIMADO C/ PNEUS	-
ARCOS	PARA LONA

Características técnicas da esteira

Chassi da esteira em inox;
Rolos em tecnil com cavas que guiam a esteira por meio de guias dentadas vulcanizadas na borracha;
Conjunto de alimentação dos discos de distribuição tipo “cassete”, composto de estrutura porta-rolos, rolos fabricados em tecnil encaixados no chassi da esteira e esteira de borracha com guias;
Esteira de borracha modelo “extra abrasão”, constituída de lonas de nylon e emenda vulcanizada de fábrica, com guias laterais para ajudar na centralização e evitar desalinhamento durante o trabalho.

Acionamento da esteira

Sistema de transmissão de velocidade à esteira lateral através de um motor hidráulico, equipado com engrenagem e corrente simples de rolo, com uma relação de transmissão;
Redutor tipo coroa e eixo sem-fim em banho de óleo, com sistema de flanges aparafusados no eixo de acionamento da esteira, com sistema de parafuso fusível;
A vazão de óleo ao motor é controlada através do bloco de comando conjugado.

Características técnicas do sistema de distribuição:

O sistema de distribuição é composto por dois discos de distribuição confeccionados em chapa inox, com quatro palhetas em cada disco, contendo cinco opções de regulagem angular, com posições intermediárias.
Os discos possuem um modelo de palheta com dois comprimentos e duas combinações de montagem recomendadas.
Distribuição de fertilizantes granulados e similares: Duas palhetas maiores e duas palhetas menores em cada disco, dispostas alternadamente.
Distribuição de produtos em pó e similares: Quatro palhetas menores em cada disco.
Palhetas confeccionadas de aço carbono com tratamento térmico e superficial.
Funis dispostos e fixados na lateral do chassi do distribuidor.
Para fertilizantes granulados, conta com regulagem do ponto de deposição do produto, com sistema troca rápida de funil.
Para distribuição de calcário, utilizar o funil específico para este produto, com sistema troca rápida de funil.
Funil coletor para realização de teste de vazão, com sistema troca rápida de funil.
Tampa traseira articulada para inspecionar a saída do produto e facilitar a troca dos funis.
Comportas de corte com acionamento hidráulico independente para interromper alternadamente a alimentação dos discos de distribuição.
Cortina dispersora (suporte com correntes de elos sobre o funil de deposição).

Acionamento dos discos de distribuição

O acionamento dos discos de distribuição é realizado através de um motor hidráulico acoplado à caixa de transmissão e controlada através de um bloco de comando conjudado;
Caixa de transmissão banhada a óleo.

Comportas

Uma comporta dosadora: com sistema de abertura e fechamento através de manivela posicionada na lateral traseira esquerda da máquina.
Duas comportas de corte de seção: com acionamento hidráulico, independente e automático, para interromper alternadamente a alimentação dos discos de distribuição.

Depósito

Deposito confeccionado em aço inox desmontável, aparafusado com os reforços laterais e internos no chassi.
Escada em inox de acesso ao Lancer, localizado na lateral do mesmo. Possui sistema de articulação (dobramento) para aumentar o vão livre durante o trabalho de distribuição.
Materiais em contato com o produto a ser distribuído, fabricados em aço inox como por exemplo, discos de distribuição, a comporta dosadora e de corte de seção, chassi da esteira, chassi do distribuidor e reservatório de óleo hidráulico.

Acoplamento

Engate do cabeçalho com rótula à barra de tração do trator. Possui ainda sistema de corrente para prevenir acidentes proveniente do desengate causados pelo desacoplamento involuntário do Lancer da barra de tração do trator.

Rodado

Rodado dianteiro tipo balancim com barras de direção e mancais de articulação com buchas de bronze e eixo traseiro fixo (Lancer Evolution 25.000 e 32.000 TH);
2 Pneus Dianteira 23.1/26 – 2 Pneus Traseira 30.5/32 (Standart);
4 Pneus 650/65-30.5 (Opcional);
2 Pneus Dianteira Pneu 650/65-30.5 e 2 Pneus Traseira 850/50-30.5 (Opcional).

Distribuição Acoplado pela barra de tração Lancer Evolution 25.000 TH

Diferenciais

Itens opcionais

Especificações técnicas

Características técnicas da esteira

Acionamento da esteira

Características técnicas do sistema de distribuição:

Acionamento dos discos de distribuição

Comportas

Depósito

Acoplamento

Rodado

Solicite seu orçamento

Produtos Similares

Distribuição Lancer Magnu 10.000

Distribuição Lancer Multiuso 12.000 TM

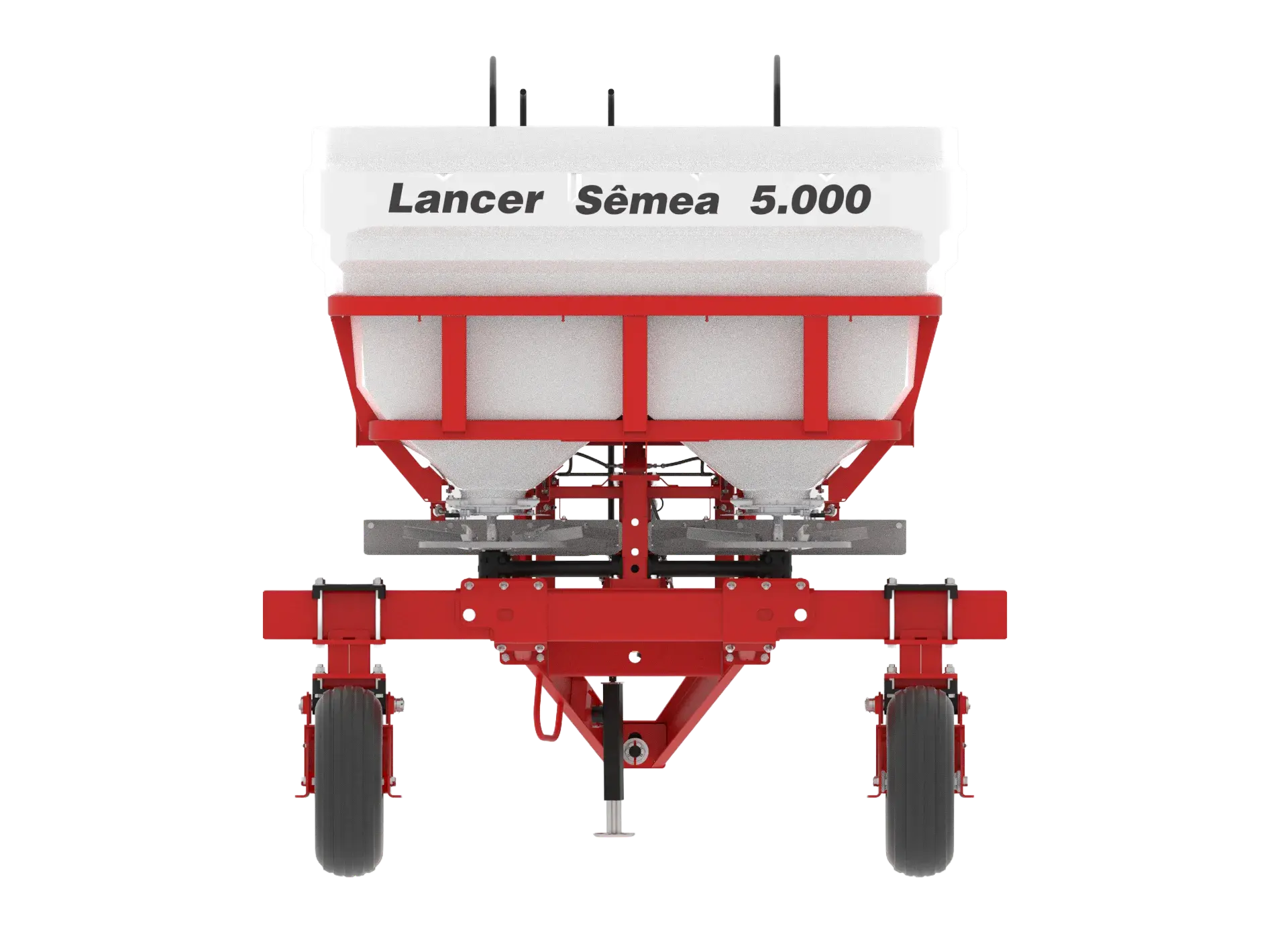

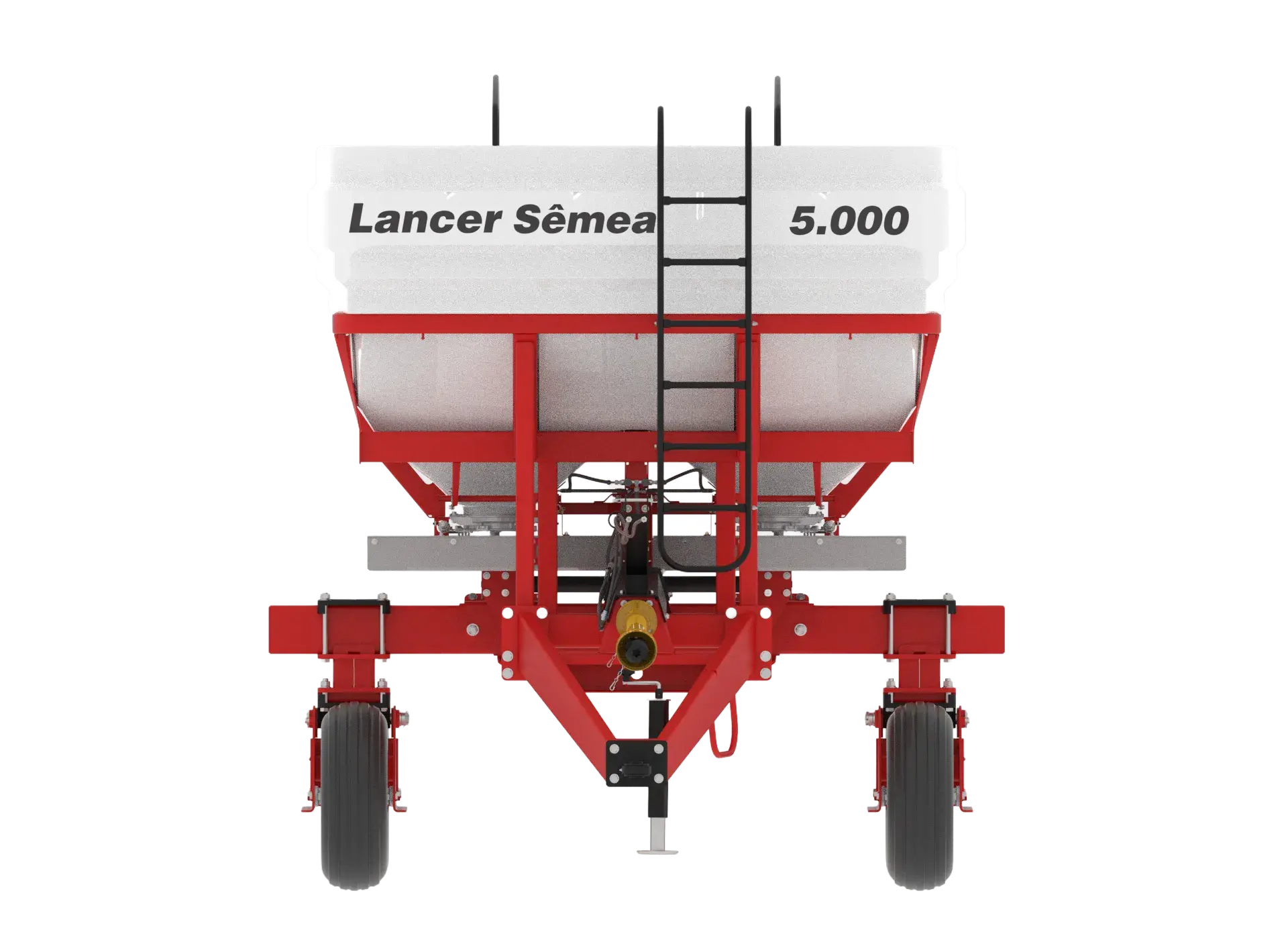

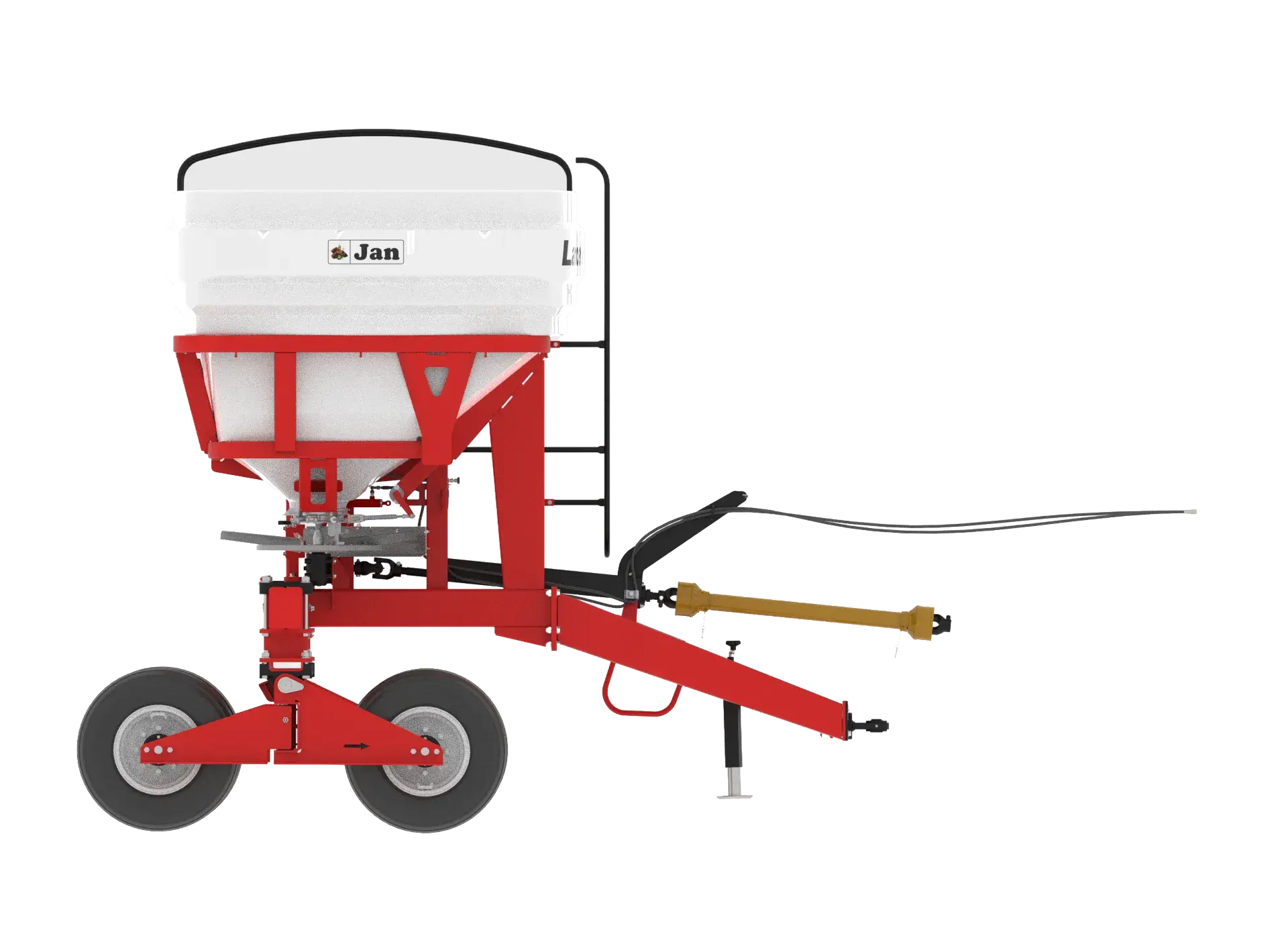

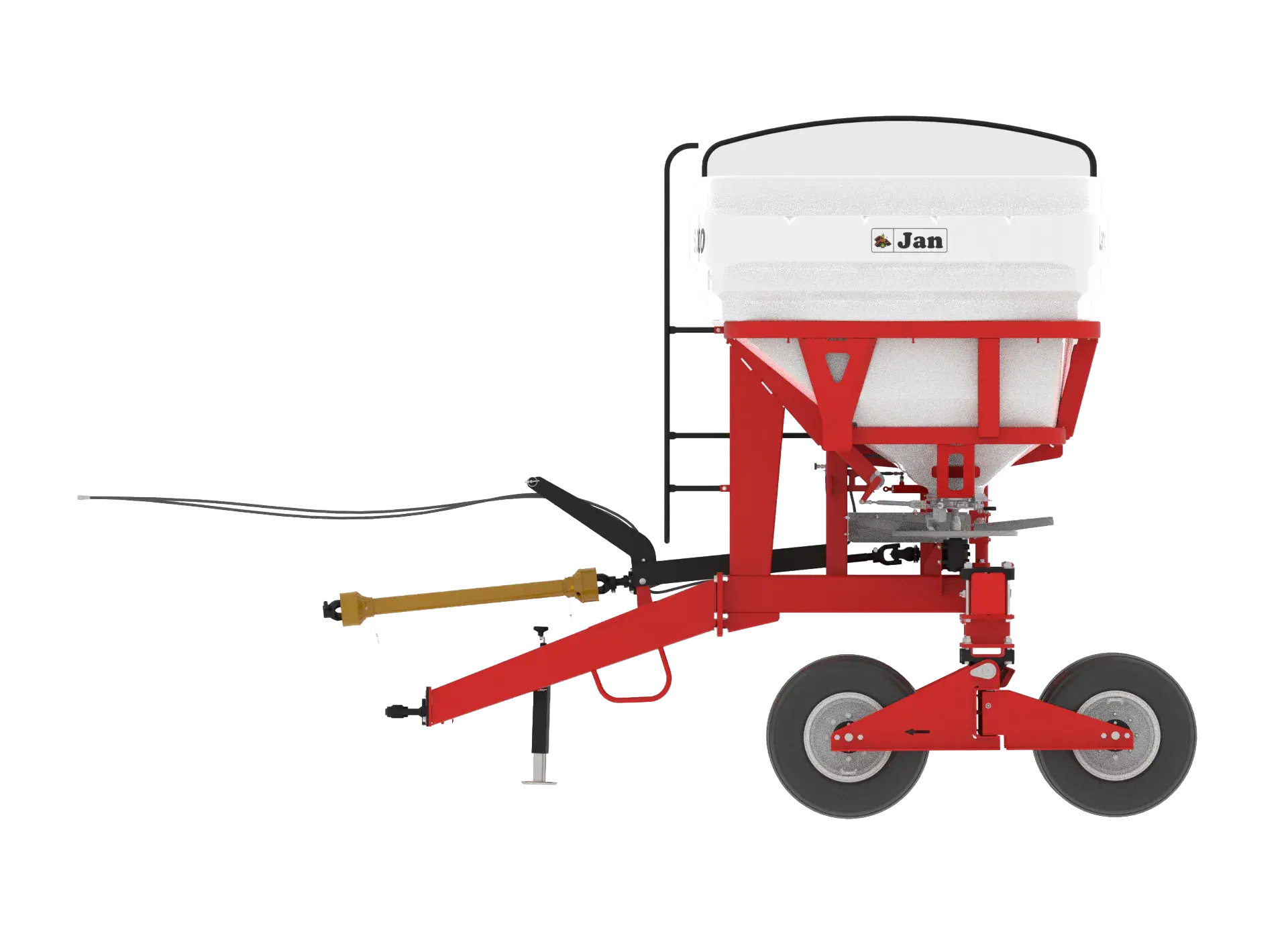

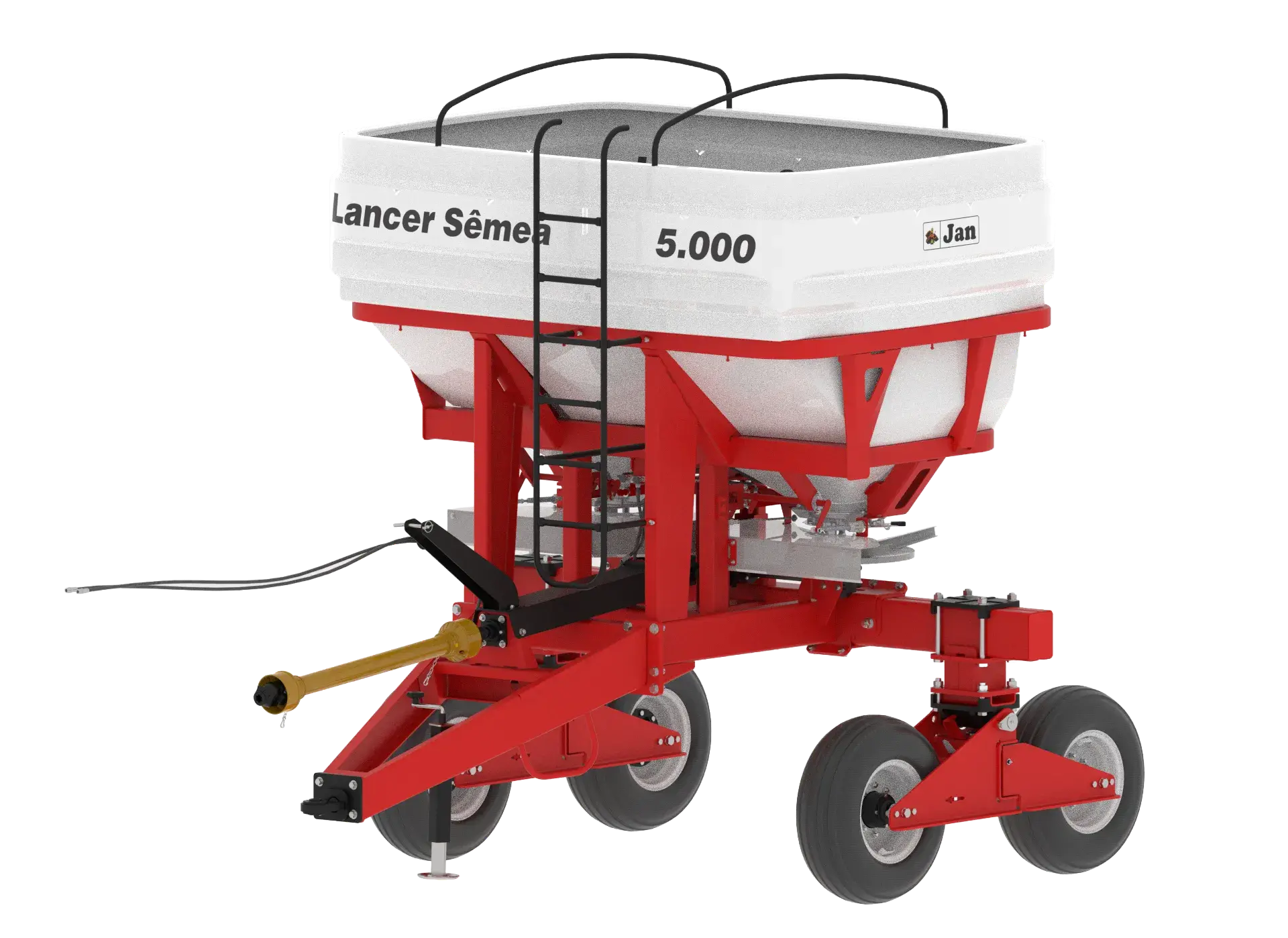

Distribuição Lancer Sêmea 3.000/5.000

Distribuição Lancer Magnu 10.000 Inox

Distribuição Lancer Maximus 25.000 TH Inox Arrasto / Línea 12.000

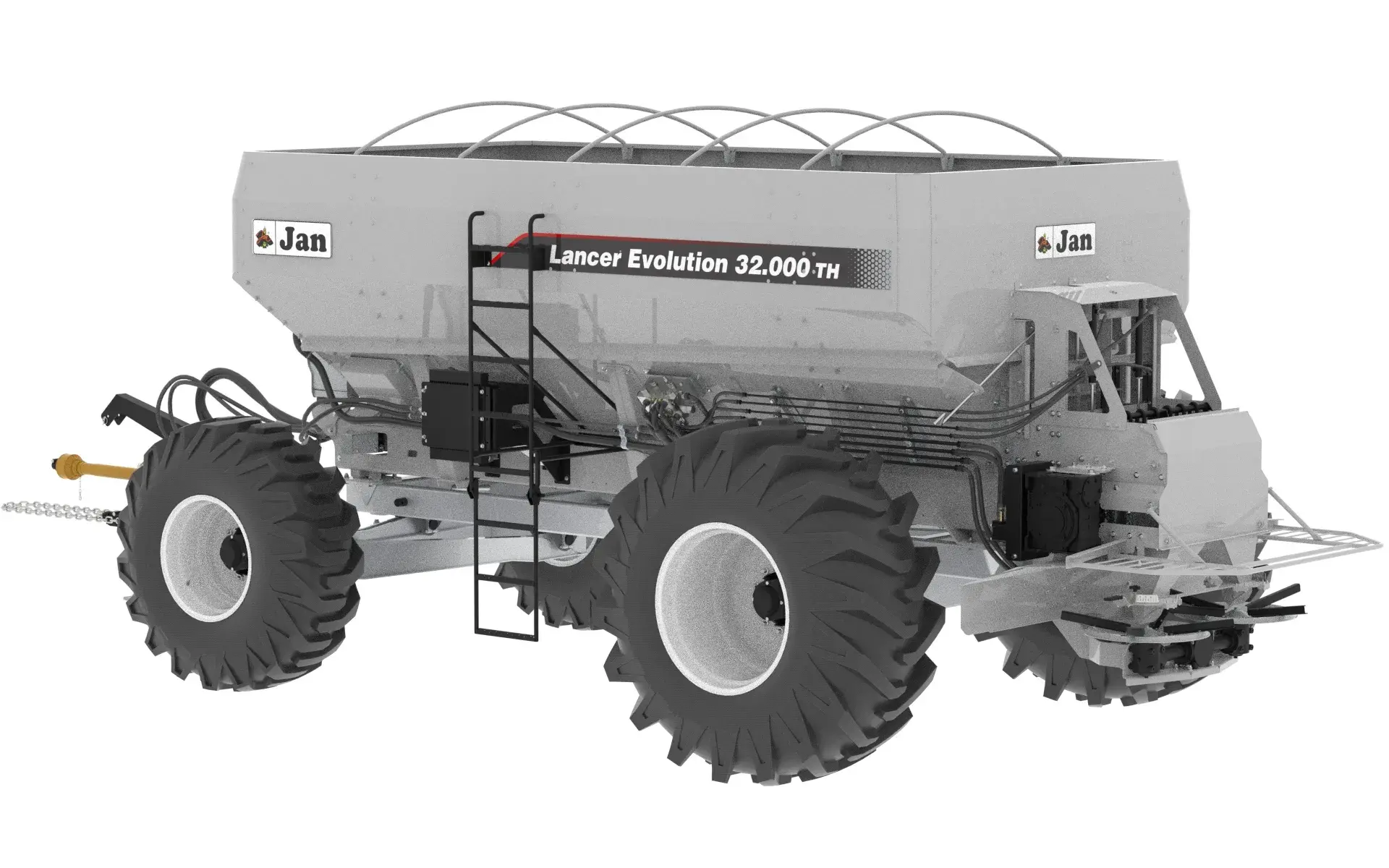

Distribuição Lancer Evolution 32.000 TH

Distribuição Lancer 2.500

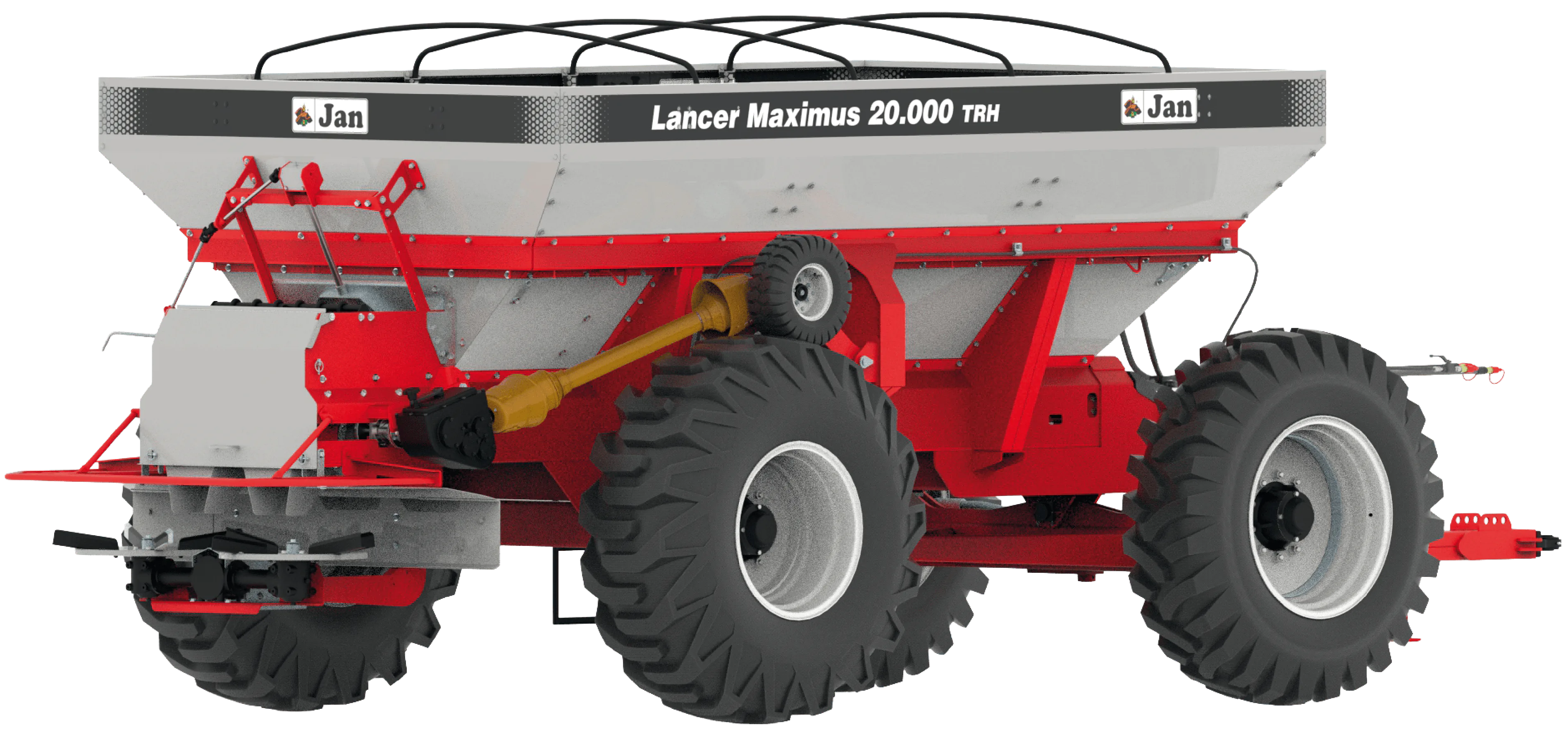

Distribuição Lancer Maximus 20000 TRH INOX

Distribuição Lancer Maximus 12.000 TH Inox Comporta Tripla

Distribuição Lancer Maximus 8.000 TH Inox

Distribuição Lancer 7.500

Distribuição Lancer Magnu 10.000 TH

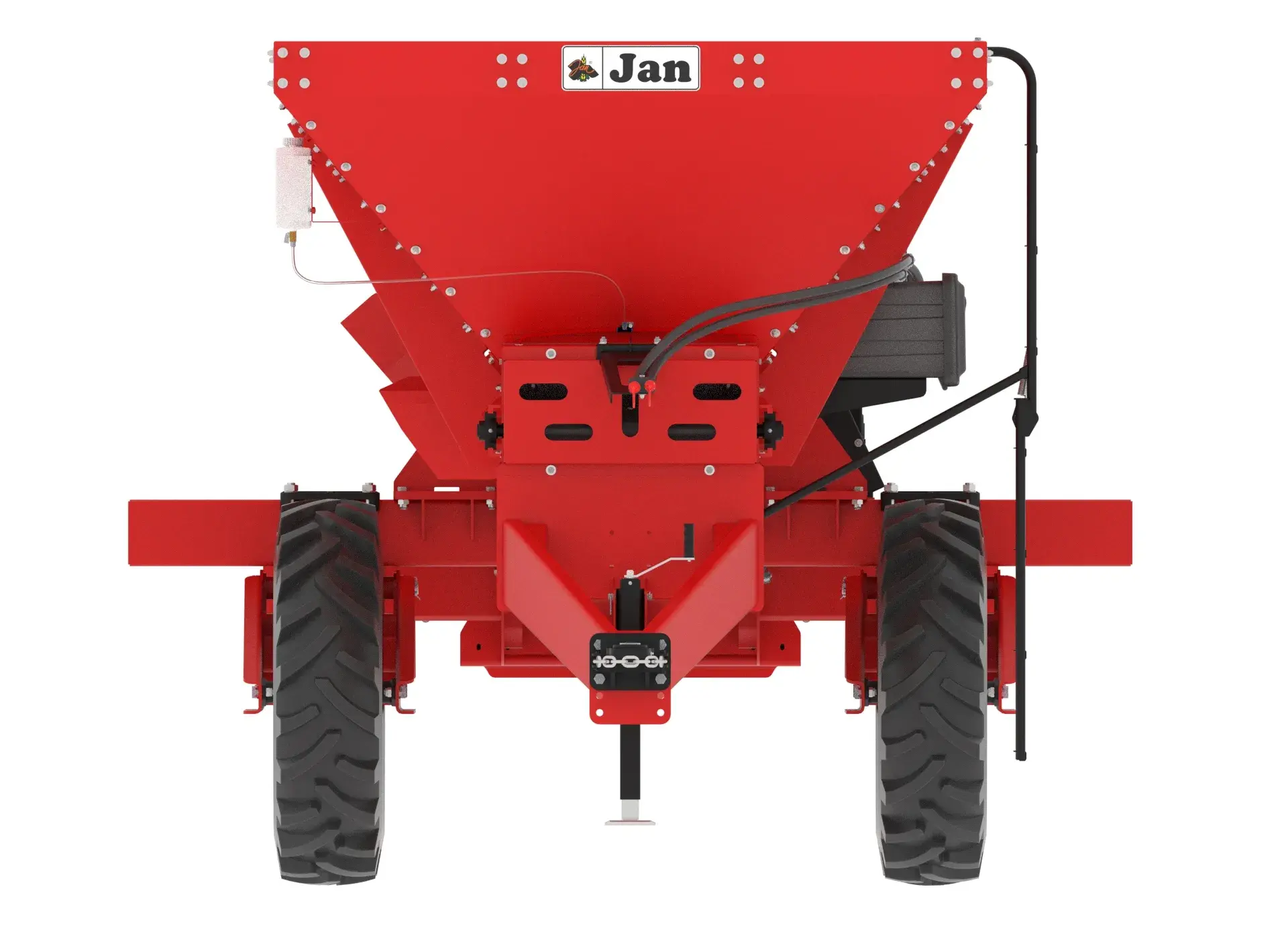

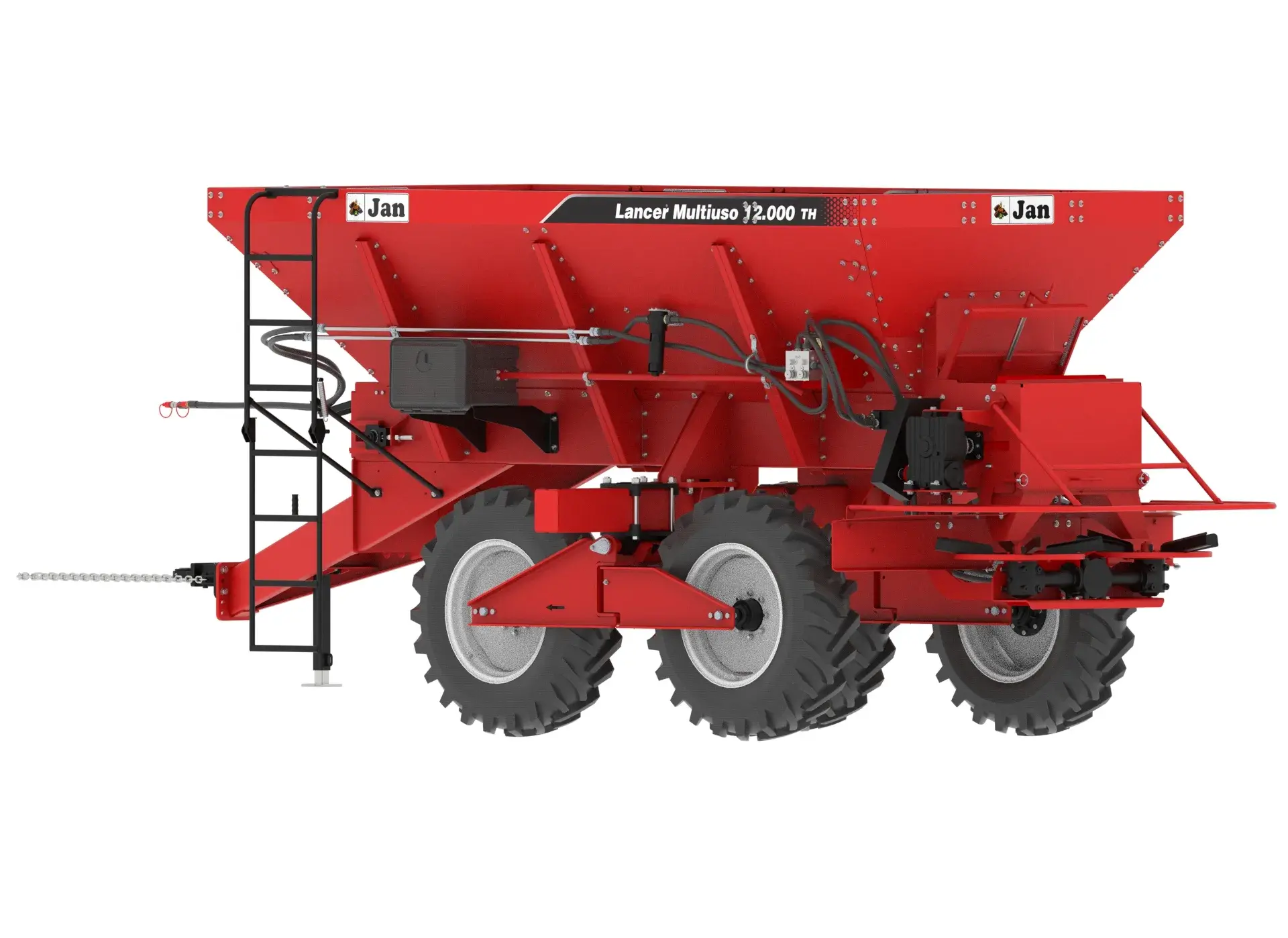

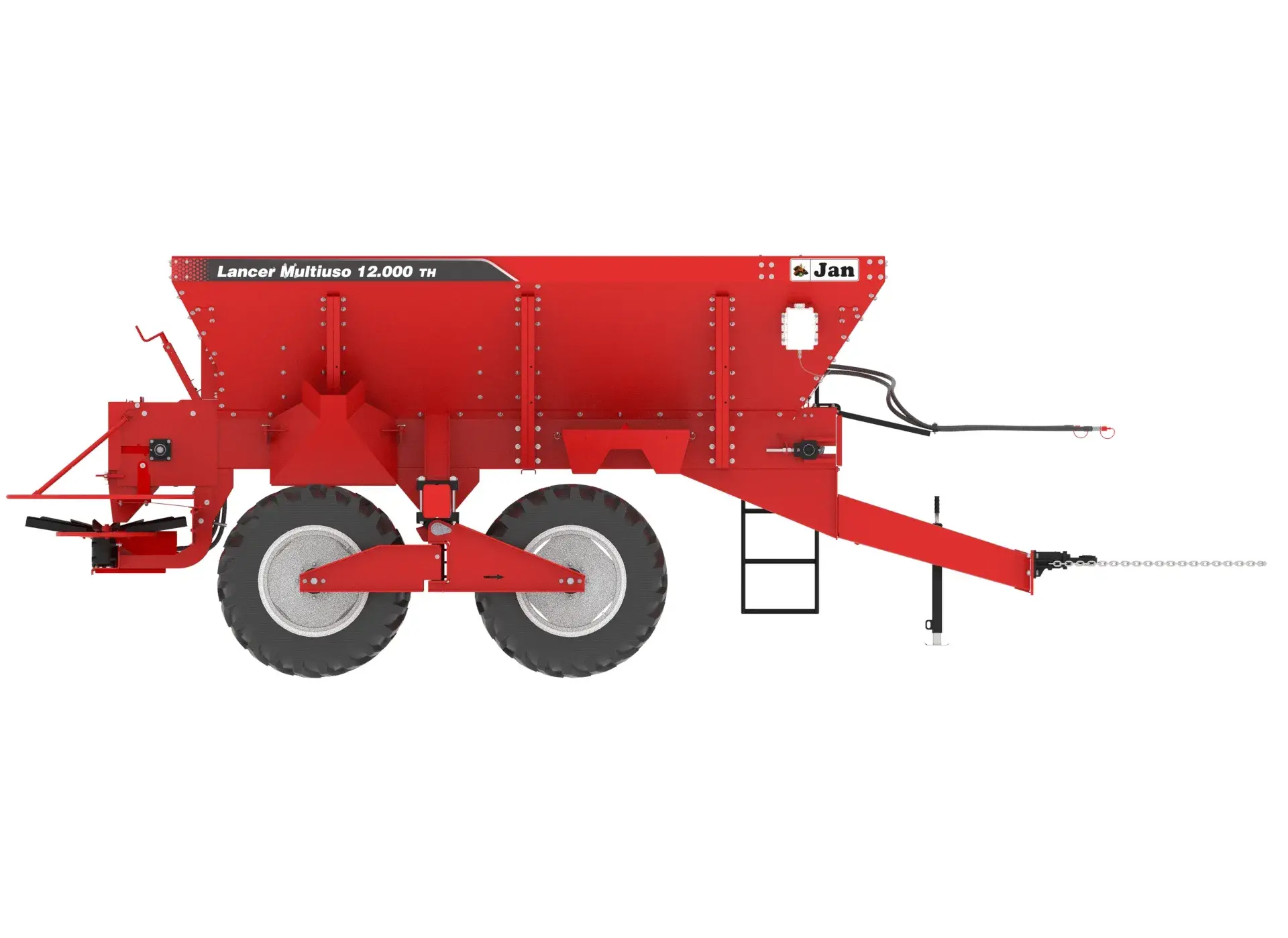

Distribuição Lancer Multiuso 12.000 TH Carbono
